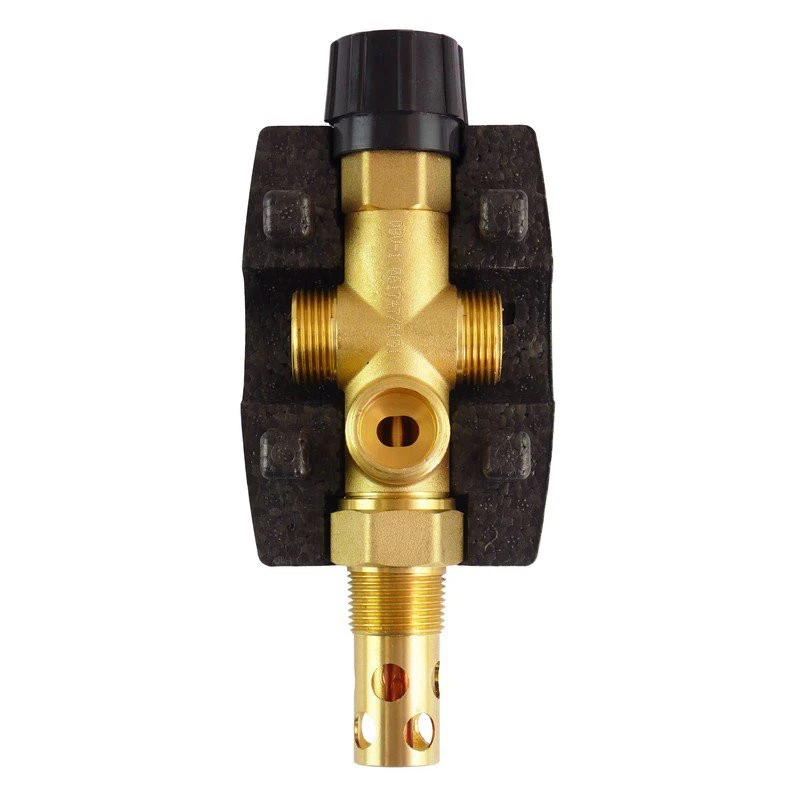

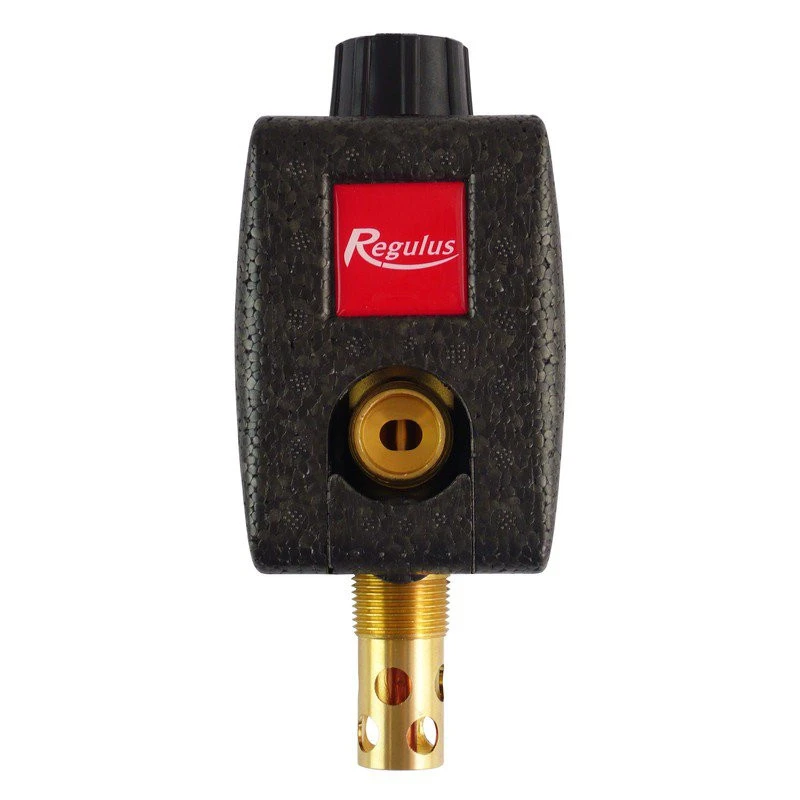

Regulus DBV1 kétutas termikus visszahűtő szelep hőszigeteléssel, 97 °C

Leírás

Regulus DBV1: kétutas visszahűtés hűtőkör nélküli kazánhoz

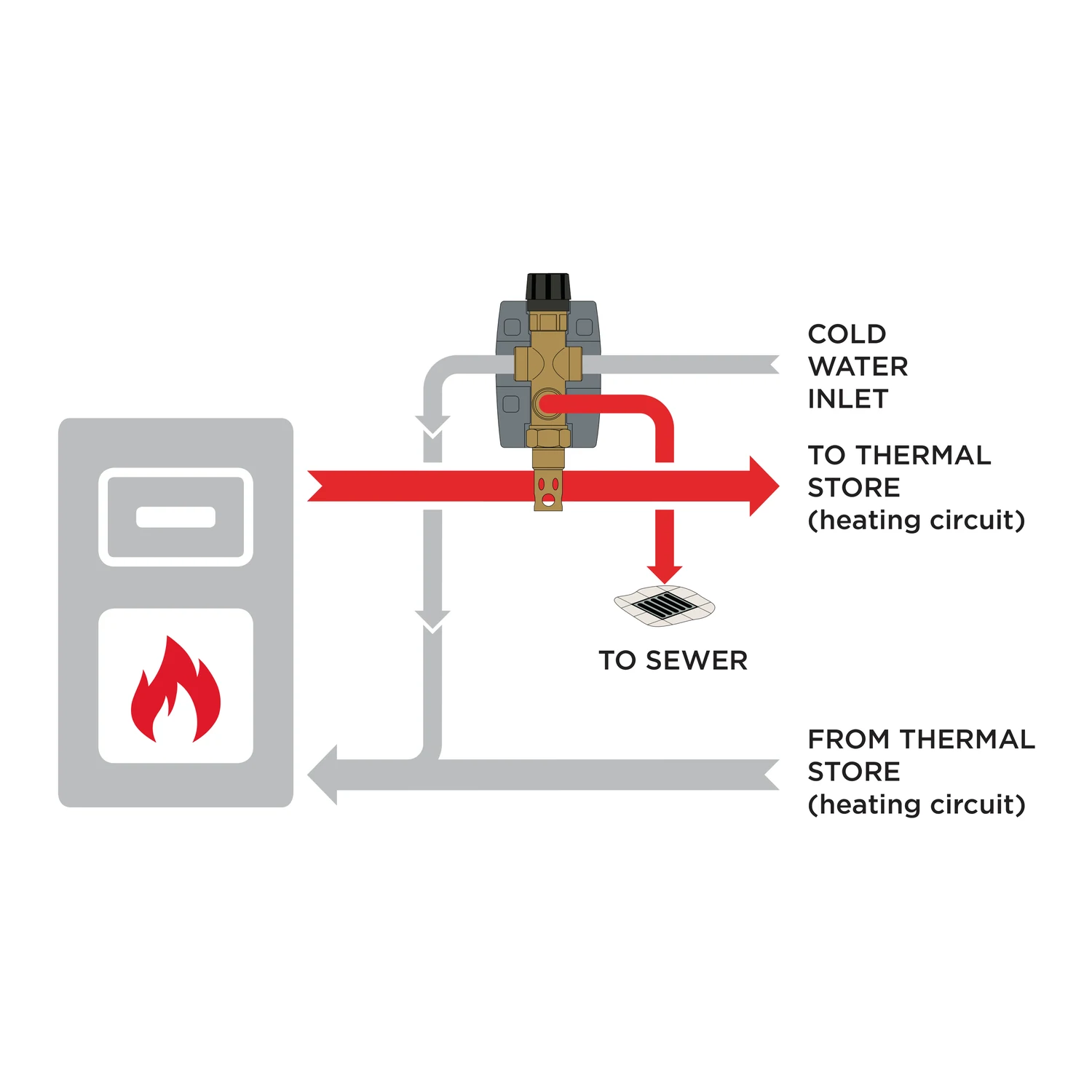

A Regulus DBV1 termikus biztonsági visszahűtő szelep olyan szilárdtüzelésű hőforrásokhoz készült, amelyekben nincs biztonsági (hűtő) hőcserélő. Mivel nincs külön kör, amelybe hűtővizet lehetne vezetni, ez a kétutas visszahűtő szelep magát a túlhevült kazánvizet cseréli: a határhőmérsékleten egyszerre ereszti a forró vizet a csatornába, és tölt utána hideg vizet a vízhálózatból. Ez a kivitel levehető EPP hőszigeteléssel érkezik.

Egy termosztatikus betét, két szelep

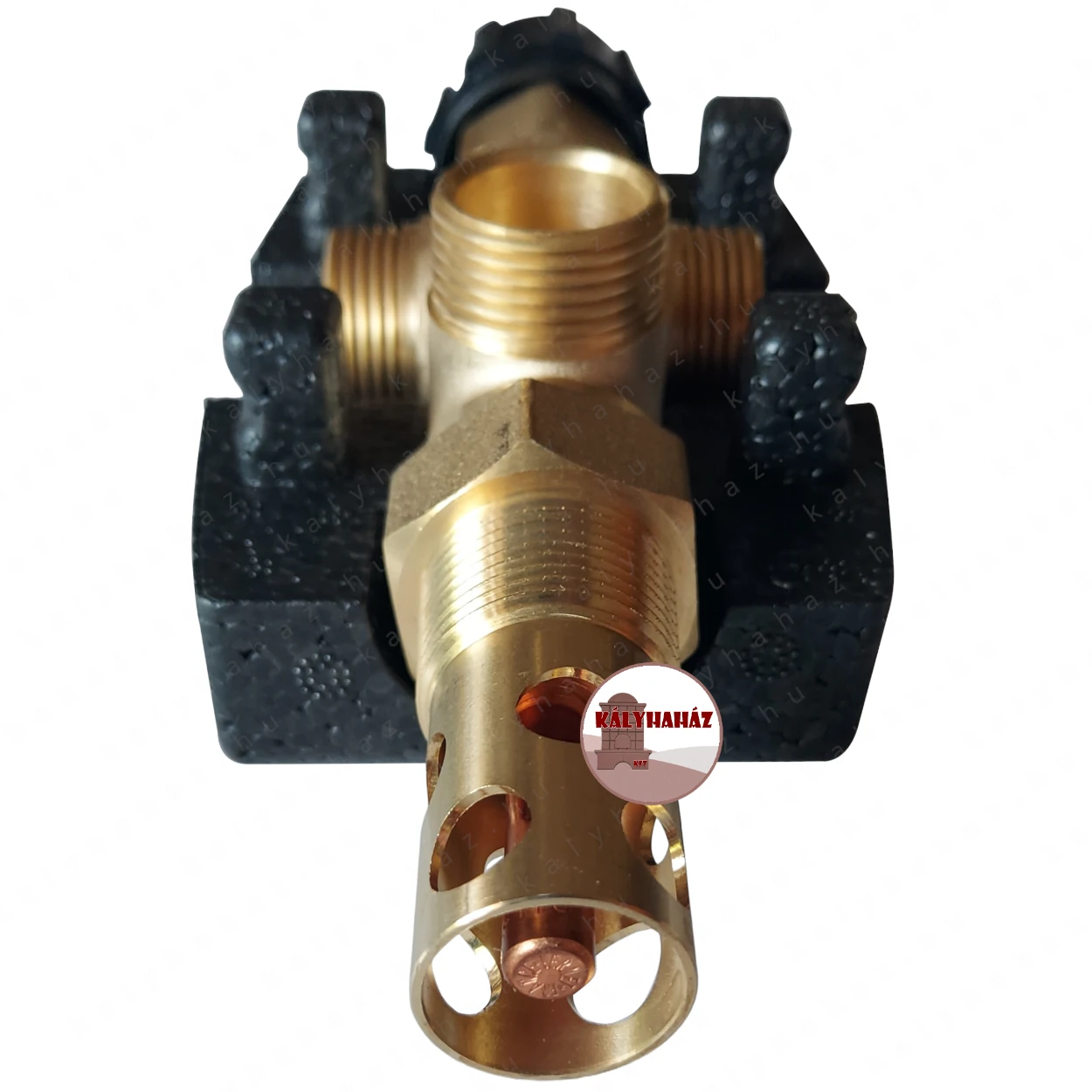

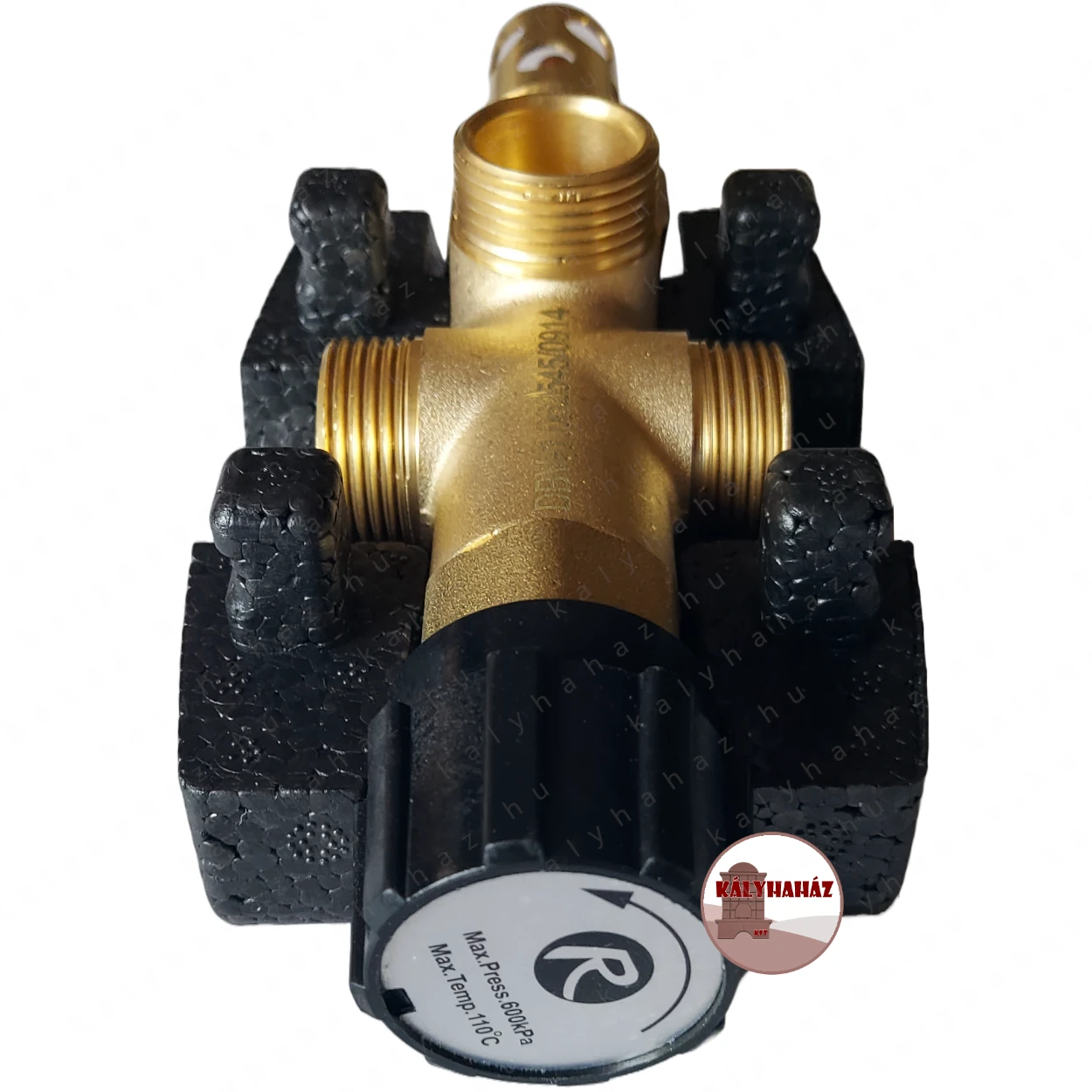

A sárgaréz házban egy leeresztő és egy töltő szelep van, mindkettőt ugyanaz a termosztatikus betét mozgatja. A betét érzékelője közvetlenül a fűtővízben van, ezért gyakorlatilag azonnal reagál, kapilláris nincs. A 97 °C-os (±2 °C) határhőmérsékleten a két szelep egyszerre nyit, és amint a hőmérséklet a határ alá csökken, egyszerre zár. A Regulus DBV1 áram nélkül, pusztán termosztatikusan működik, és – a biztonsági szelepekhez hasonlóan – nyomógombbal kézzel is nyitható.

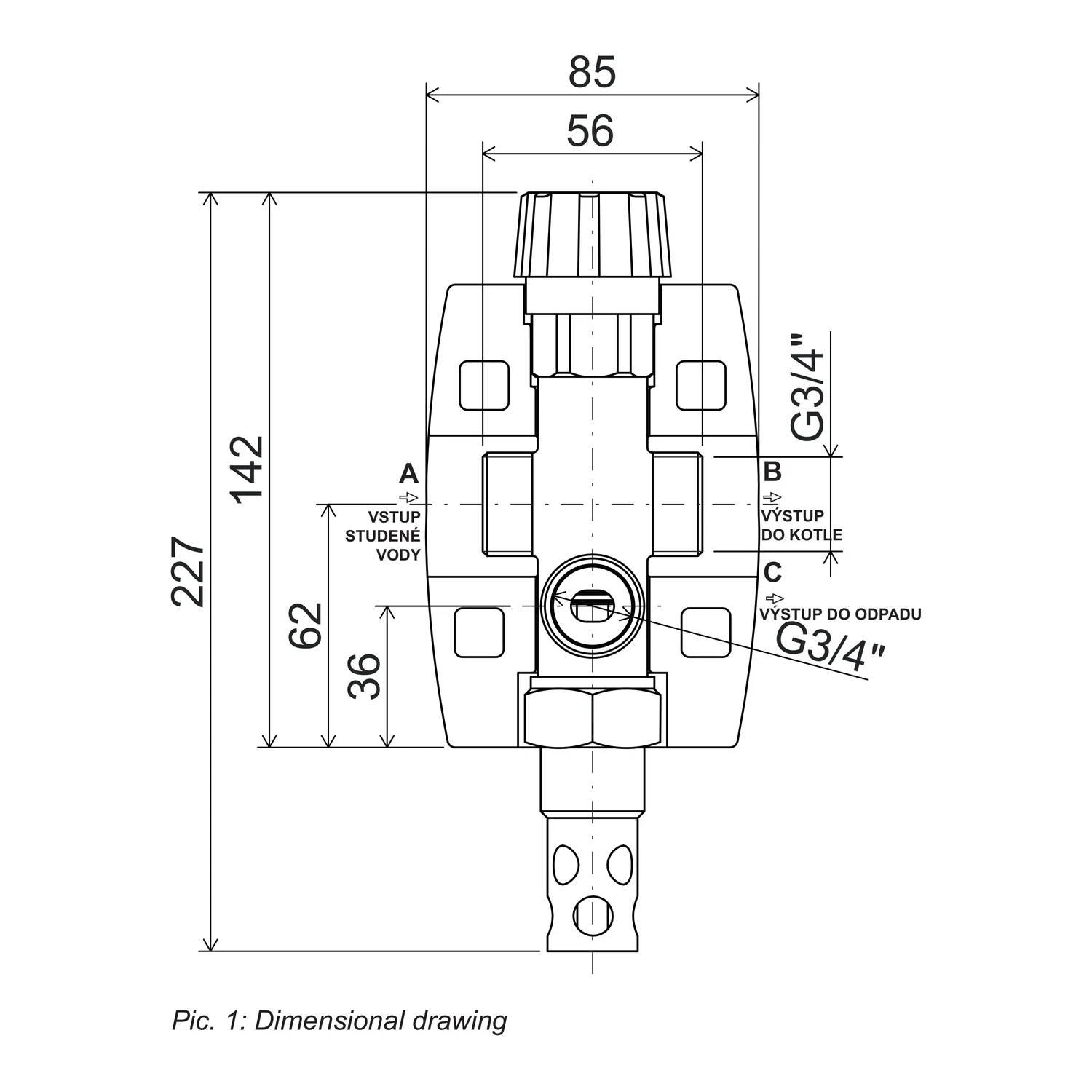

Csatlakozások

• Hőforrás felé: R 3/4″ kúpos külső menet (KM). A 3/4″-os csonknak biztosítania kell, hogy a termosztatikus betét teljesen a fűtővízbe merüljön.
• A: hidegvíz-betáplálás a vízhálózatból.
• B: összekötés a kazán közeli visszatérő vezetékkel.
• C: a túlhevült víz elfolyója a csatornába.

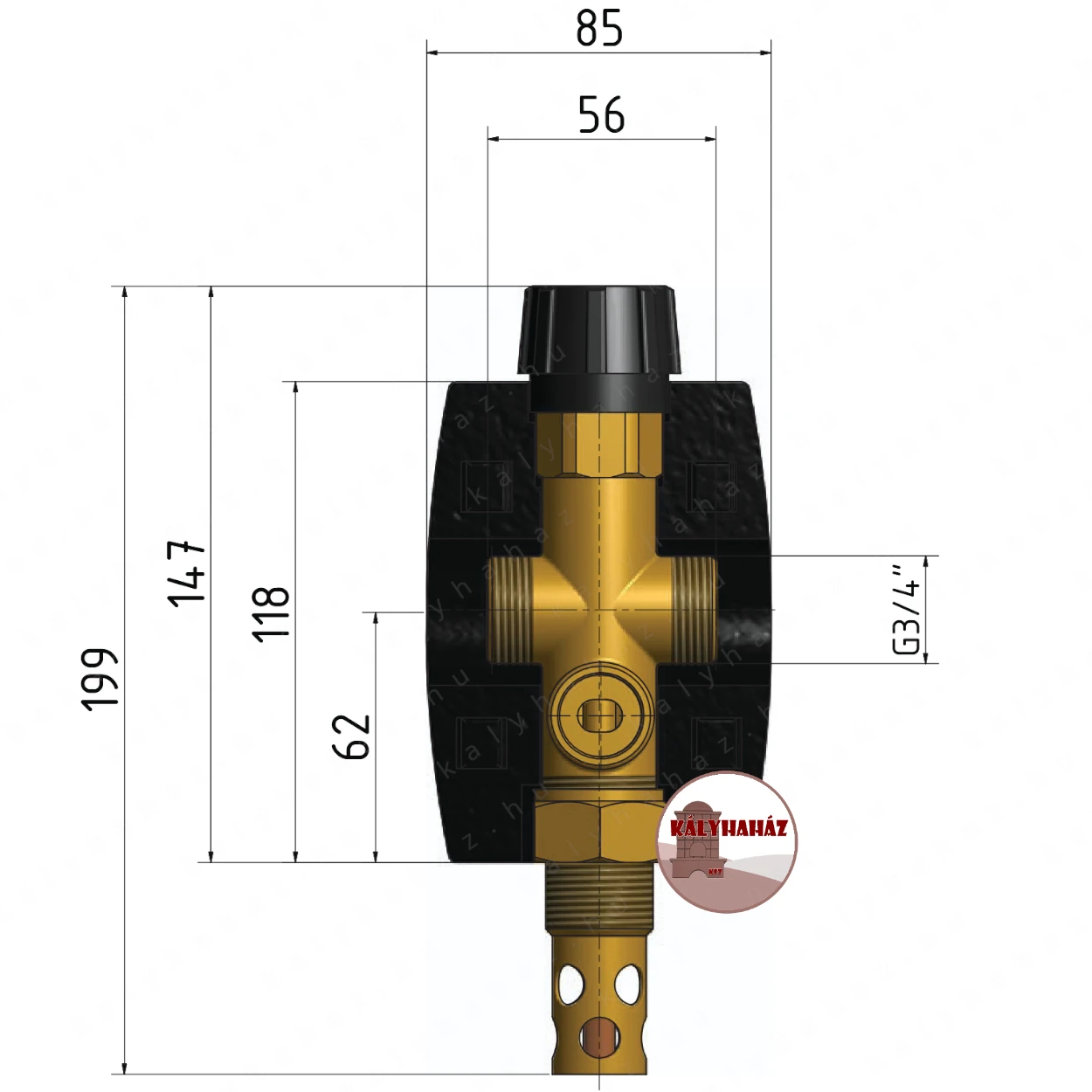

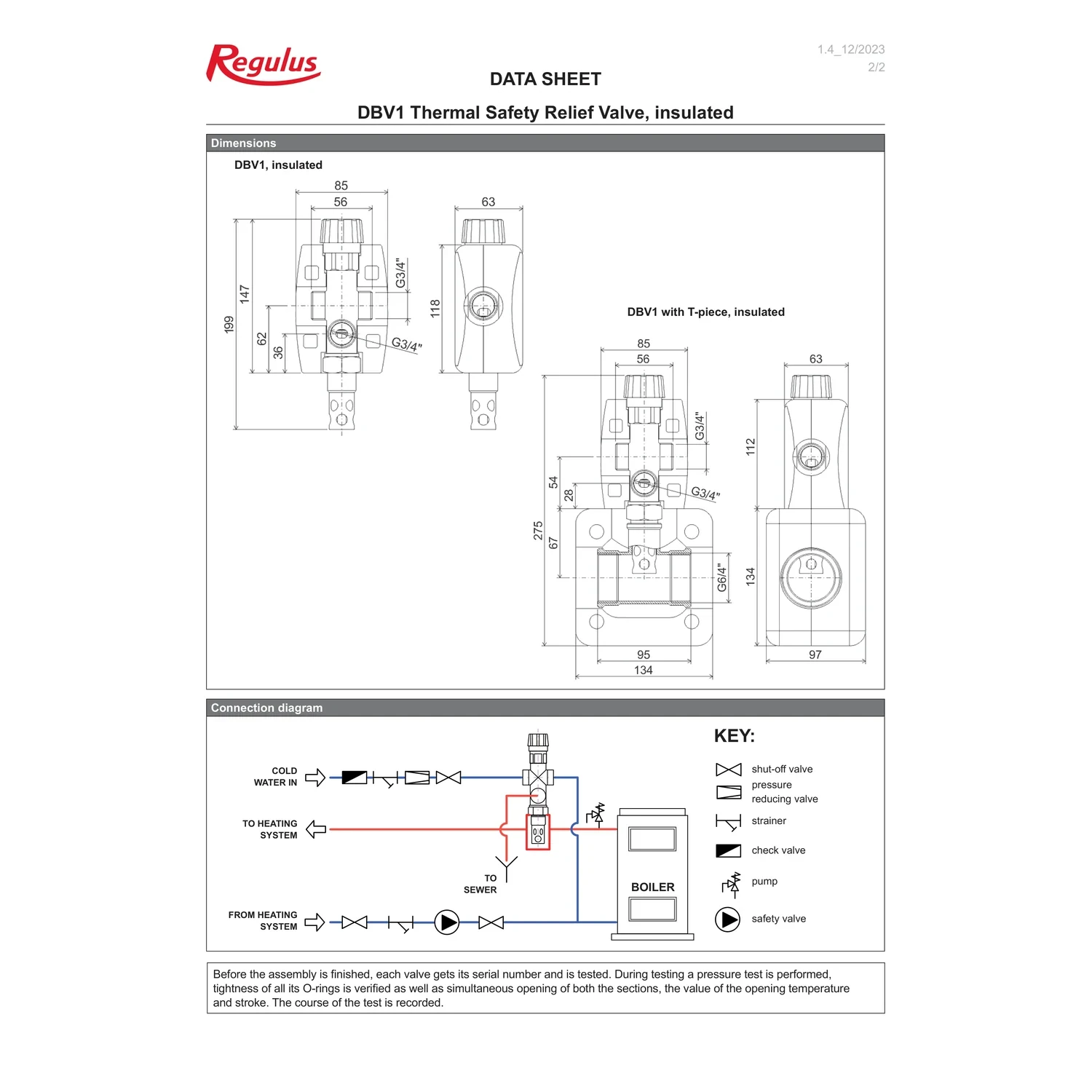

A csőcsatlakozások G 3/4″ KM menetesek, a bekötött csövek legalább DN 16 méretűek legyenek. A hidegvíz-vezetékbe szűrő kell a mechanikai szennyeződések ellen; a gyártói bekötési rajz elzáró szerelvényeket is tartalmaz.

Beépítési helyzet

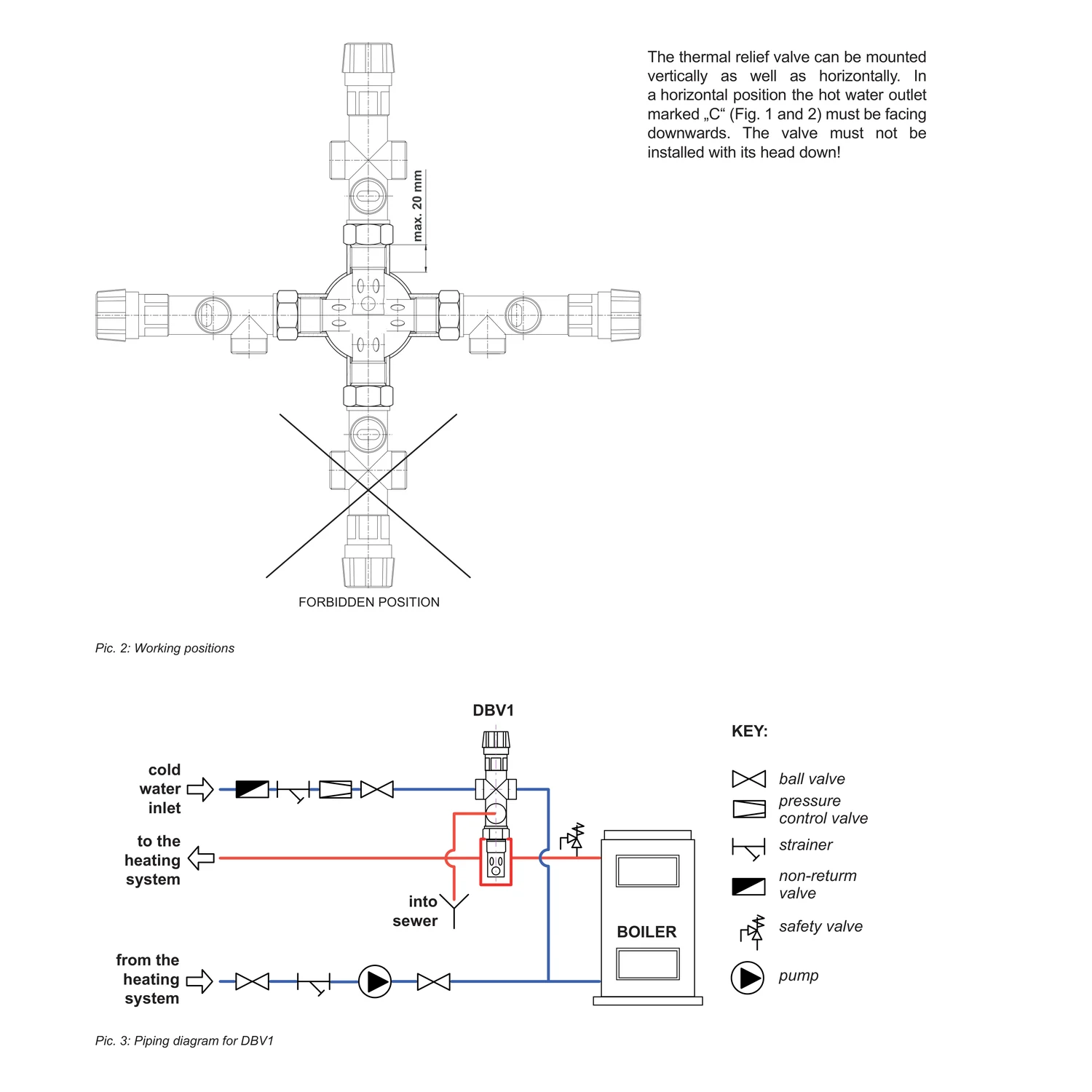

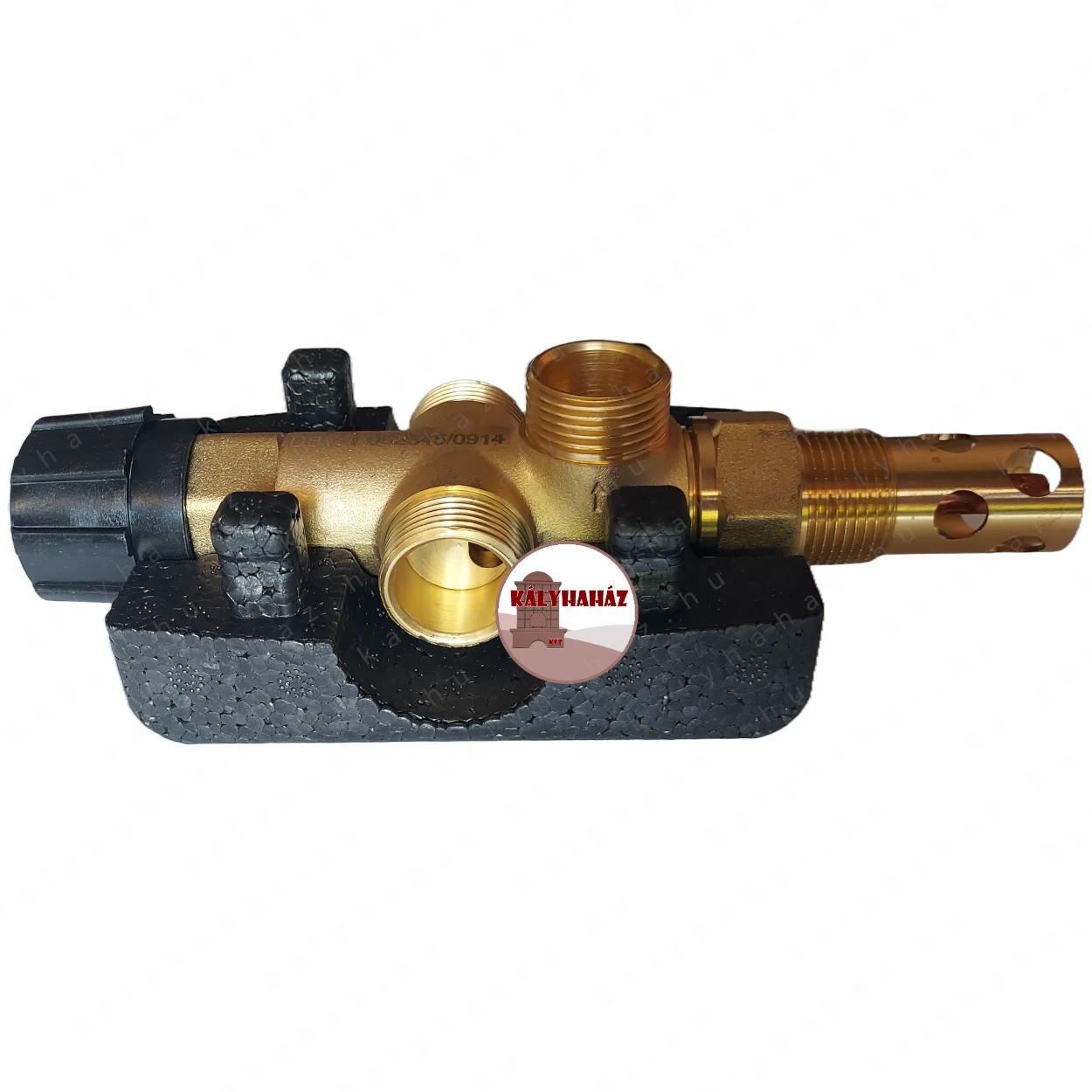

A szelep oda kerüljön, ahol túlhevüléskor a legmagasabb a hőmérséklet – jellemzően közvetlenül a kazán felső részébe vagy a kazán közeli kilépő csőbe. Függőlegesen és vízszintesen is beépíthető, a szelepfej azonban nem nézhet lefelé; vízszintes helyzetben a C jelű elfolyócsonk lefelé álljon. A hőszigetelés a beépítés előtt és után is fel- és leszerelhető.

Hálózati nyomás és nyomáscsökkentő

Ha a vízhálózat nyomása 6 bar fölé emelkedhet, a hidegvíz-bemenetre nyomáscsökkentő kell. Akkor is indokolt, ha a visszahűtés után túl magasra nőne a fűtési rendszer nyomása; ilyenkor a nyomáscsökkentőt nagyjából a fűtési rendszerben szükséges nyomás kétszeresére, de legalább 2 bar-ra kell beállítani.

Teljesítményhatár a gyártói adatok szerint

A gyártói útmutató szerint az EN 303-5:2012 alapján a szelep legfeljebb 100 kW hűtött teljesítményű kazánokhoz készült. A műszaki adatlap 190 kW maximális hűtőteljesítményt ad meg 2 bar nyomású, 15 °C-os hűtővíz esetén, a Kvs érték 110 °C-on 1,8 m³/h. A szelep pontos helyét, valamint a hőforrás megengedett teljesítményét és típusát a kazán gyártójának telepítési előírása határozza meg.

Karbantartás és biztonság

Évente egyszer el kell forgatni a szelepfejet az esetleges lerakódások eltávolítására, és ki kell tisztítani a hidegvíz-bemenet szűrőjét. A DBV1 nem helyettesíti a kazán biztonsági szelepét. Beépítését csak szakképzett szerelő végezheti, a kazángyártó telepítési feltételei és a házon jelölt áramlási irányok szerint. Minden szelep sorszámot kap, gyárilag ellenőrzik a nyomásállóságát, a tömítéseit, a két szelep egyidejű nyitását, a nyitási hőmérsékletet és a löketet.

Ha a kazánban van hűtőkör

Biztonsági (hűtő) hőcserélővel szerelt kazánhoz egyutas szelep kell: a merülő érzékelős Regulus JBV1 vagy a kapilláris érzékelős Regulus BVTS 95 °C. A teljes választékot a biztonsági visszahűtő szelepek kategória mutatja. A DBV1 6/4″ belső menetes T-idomba szerelt, szigetelt kivitelben is létezik (gyártói kód 16913).

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus DBV1 eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 112 kB)

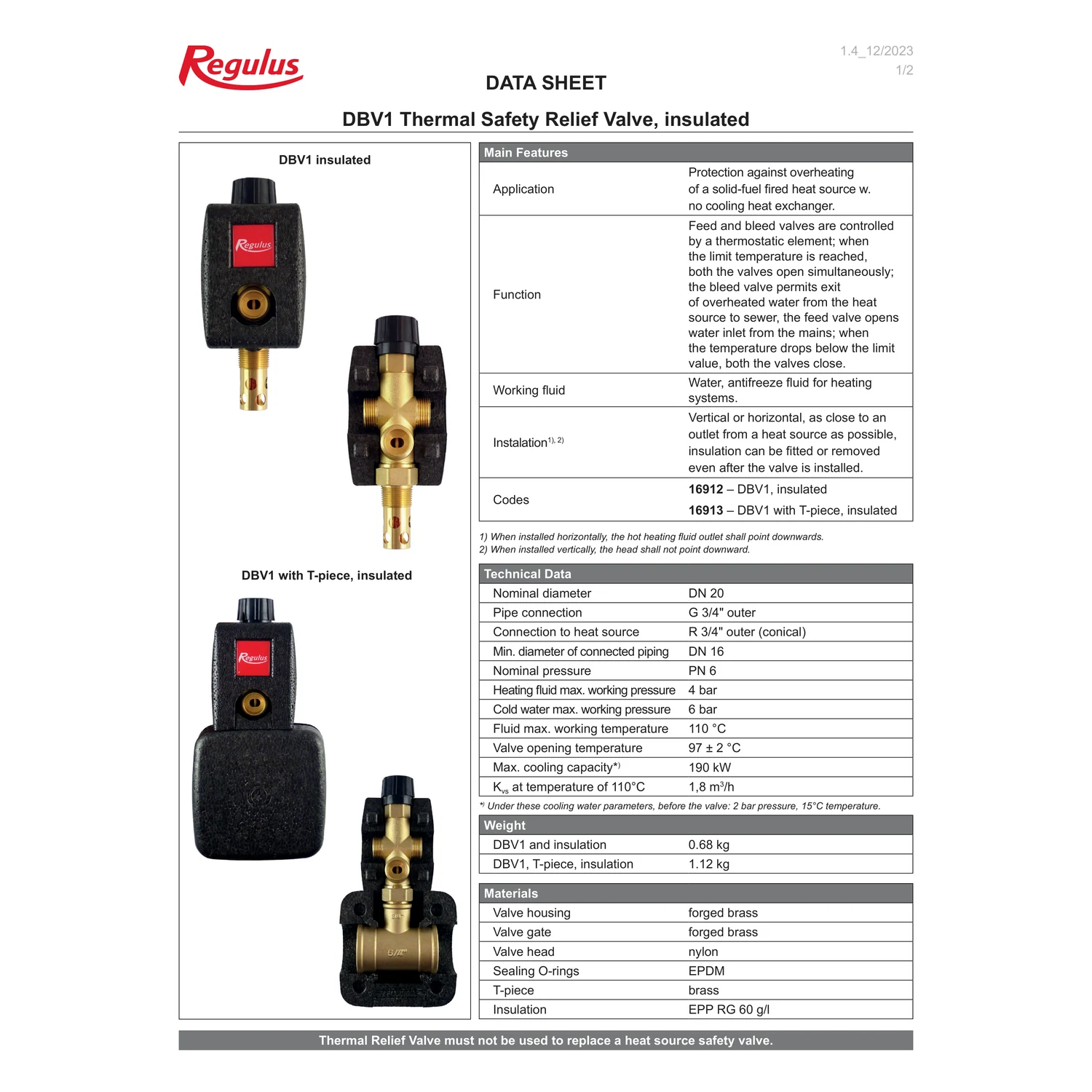

• Műszaki adatlap (PDF, angol nyelvű, 1,0 MB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 520 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
