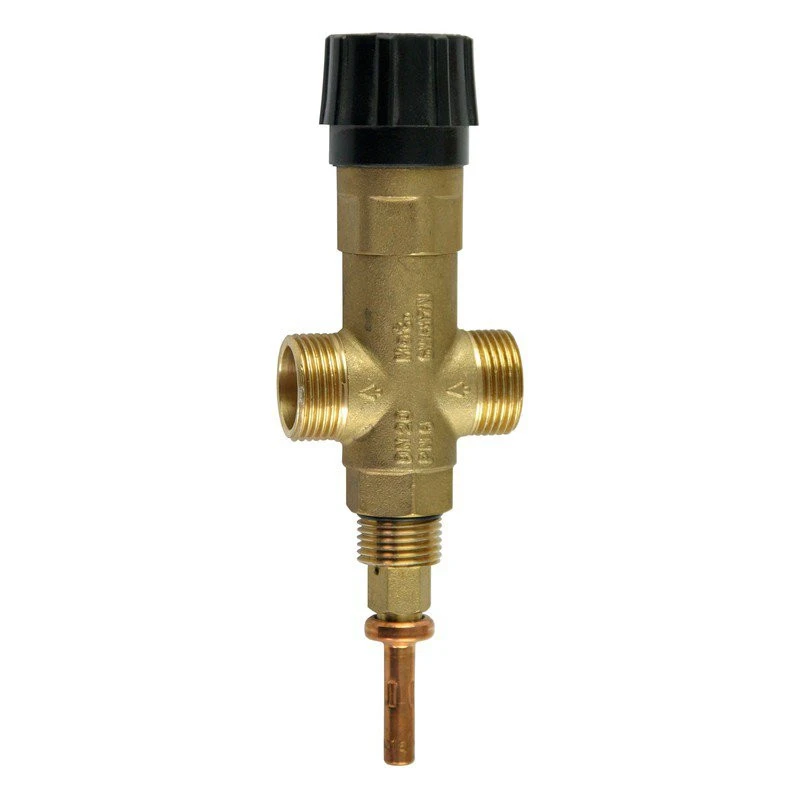

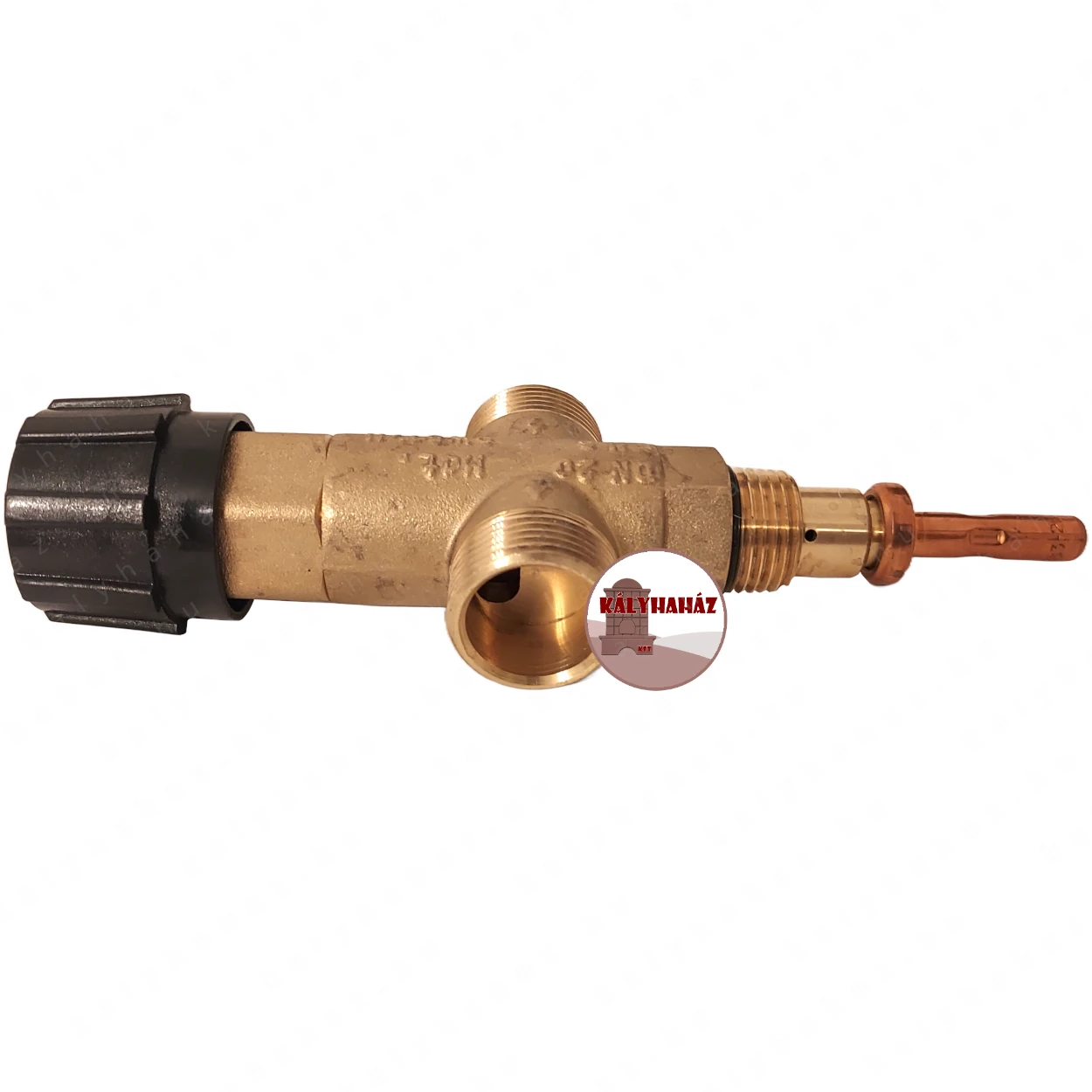

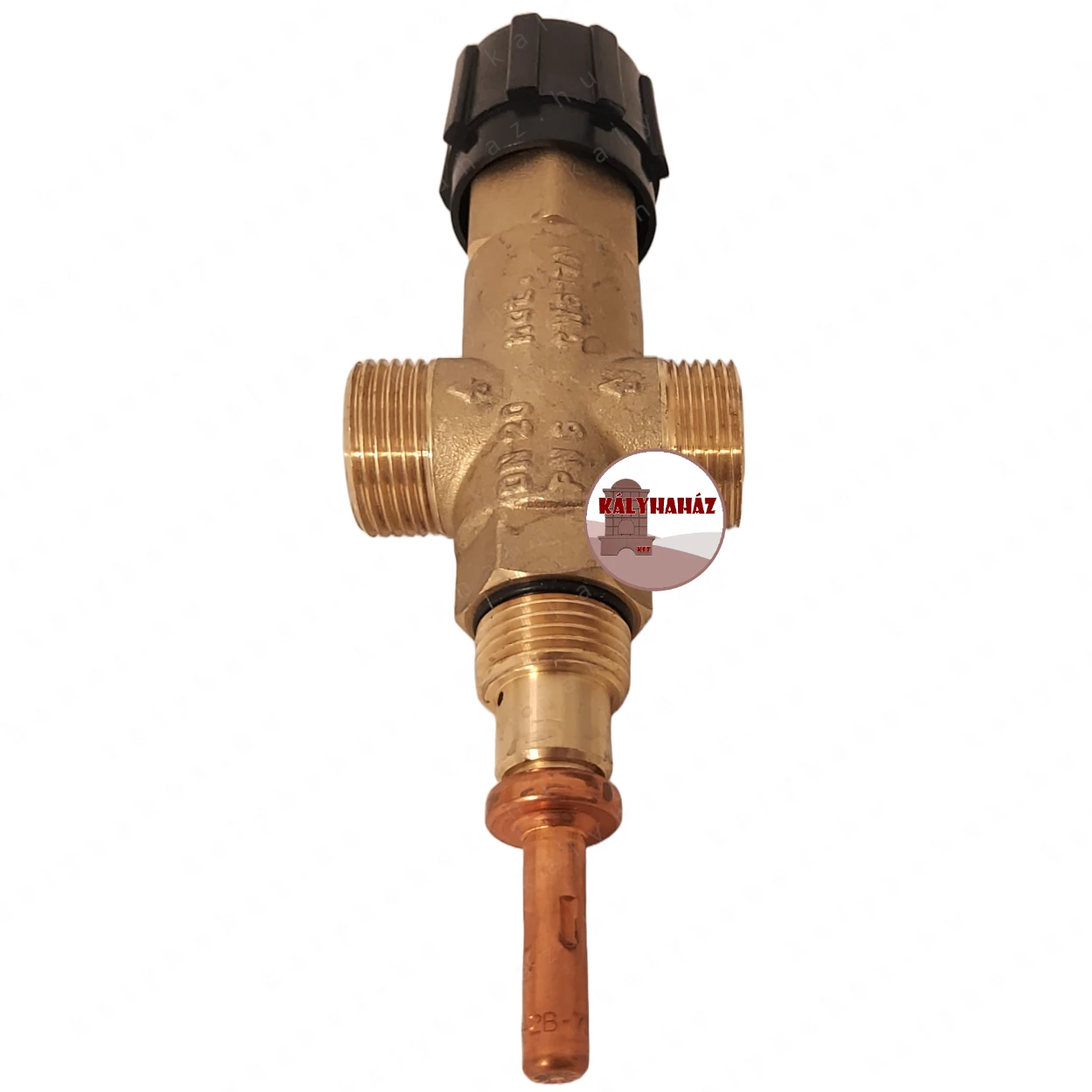

Regulus JBV1 egyutas termikus visszahűtő szelep, 97 °C
18 500 Ft
3 készleten (utánrendelhető)
Túlhevülés elleni védelem biztonsági (hűtő) hőcserélővel szerelt szilárdtüzelésű kazánhoz: a határhőmérsékleten hálózati hideg vizet enged a hőcserélőbe, amely lehűti a kazánvizet, a felmelegedett víz pedig a csatornába távozik. Amint a fűtővíz lehűl, a szelep magától zár.
- 97 °C Nyitási hőmérséklet
- Egyutas / merülő érzékelős Kivitel
- 4 bar Max. nyomás – fűtővíz oldal
- 6 bar Max. nyomás – hűtővíz oldal
- Kapilláris nélküli kialakítás, szereléskor nem sérülhet
- Gyakorlatilag azonnali reakció a fűtővíz hőmérséklet-változására
- Kézi nyitógomb, mint a biztonsági szelepeken
- Sárgaréz szelepház, francia gyártótól származó termosztatikus betét
- Függőleges vagy vízszintes beépítés, szelepfejjel nem lefelé
- Minden darab működését gyártáskor ellenőrzik
- Évente a szelepfej elforgatásával tisztítható
- Eredeti Regulus termék
- Gyártói cikkszám: 8877
| Tömeg | 0,5 kg |
|---|---|
| Méretek | 6 × 5 × 22 cm |
| Gyártó | Regulus (Csehország) |
| Termékcsoport | Termikus biztonsági visszahűtő szelep |
| Típusjelölés | JBV 1 |
| Gyártói cikkszám | 8877 |
| Kivitel | Egyutas / merülő érzékelős |
| Alkalmazás | Hűtő hőcserélős szilárdtüzelésű kazánhoz |
| Nyitási hőmérséklet | 97 °C |
| Nyitási hőmérséklet tűrése | ± 2 °C |
| Érzékelő | Közvetlenül a fűtővízben |
| Max. hőmérséklet | 120 °C |
| Max. nyomás – fűtővíz oldal | 4 bar |
| Max. nyomás – hűtővíz oldal | 6 bar |
| Névleges átfolyás | 1.8 m³/h (Δp = 1 bar, 110 °C-os fűtővíznél) |
| Csatlakozás (kazán) | G 1/2″ külső menet |
| Hűtővíz/elfolyó csatlakozás | G 3/4″ külső menet |
| Min. csatlakozó csőméret | DN 16 |
| Szelepház anyaga | Sárgaréz |
| Beépítési helyzet | Függőleges vagy vízszintes (a szelepfej nem nézhet lefelé) |
| Magasság | 179 mm |
| Szélesség | 93 mm |
| Szelep tömege | 0.7 kg |
Leírás
Regulus JBV1 – túlhevülés elleni védelem merülő érzékelővel
A Regulus JBV1 egyutas termikus visszahűtő szelep azokhoz a szilárdtüzelésű kazánokhoz, amelyek biztonsági (hűtő) hőcserélővel rendelkeznek – vagyis hűtőkörös kazánhoz való visszahűtő szelep. Ha a fűtővíz eléri a 97 °C-os (±2 °C) határt, a szelep kinyit, és nyomás alatti hálózati vizet enged a hőcserélőbe, amely lehűti a kazánvizet. A felmelegedett hűtővíz a csatornába távozik, a fűtővíz lehűlése után pedig a szelep magától zár.
Miért előny, hogy nincs kapilláris?
A JBV1 termosztatikus betétje közvetlenül a fűtővízbe merül, ezért a hőmérséklet változására gyakorlatilag azonnal reagál. Mivel kapillárisa nincs, az a szerelés során sem sérülhet meg. A betétet a gyártó szerint francia gyártó készíti, a szelep – a biztonsági szelepekhez hasonlóan – kézzel is nyitható, és gyártáskor minden darab működését ellenőrzik. Ha az érzékelőt a szelepháztól távolabb kell elhelyezni, a kapilláris érzékelős Regulus BVTS 95 °C lehet a megoldás.
Beépítési szabályok
- A szelep oda kerüljön, ahol túlhevüléskor a legmagasabb a hőmérséklet: általában a kazán felső részébe vagy a kazán közeli kilépő csőbe.
- A kazánhoz G 1/2″ külső menettel (KM) csatlakozik; ellenőrizni kell, hogy a G 1/2″-os csonk biztosítja-e a termosztatikus betét teljes bemerülését.

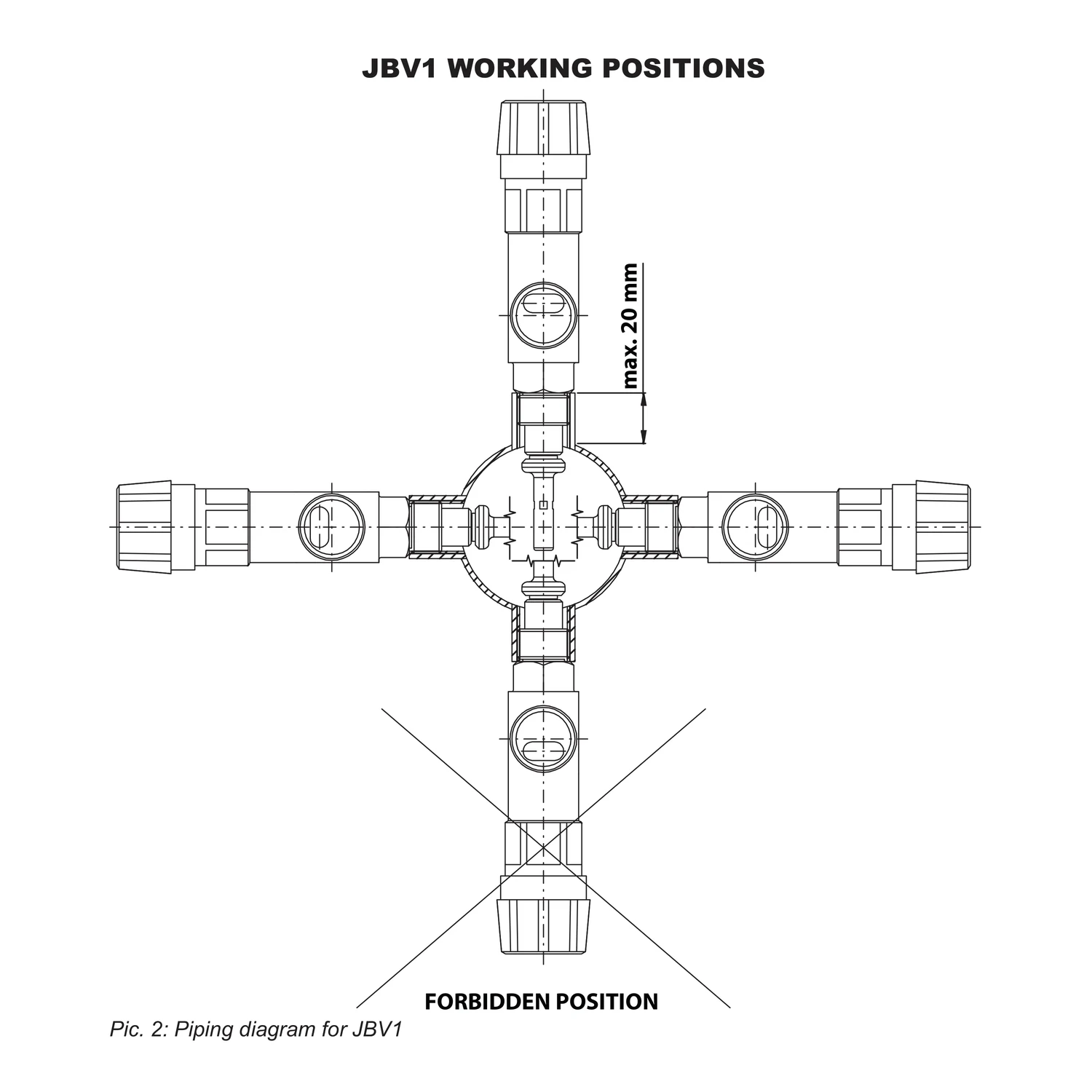

- Függőlegesen és vízszintesen is beépíthető, szelepfejjel lefelé azonban nem; a házon jelölt áramlási irányt be kell tartani.
- A hideg vizet az A jelű csonkra kell kötni, a hidegvíz-vezetékbe mechanikai szűrő kell. Ha a betáplálásban visszacsapó szelep van, a bekötést az útmutató 4. ábrája szerint kell kialakítani.
- Ha a vízhálózat nyomása 6 bar fölé emelkedhet, a hűtővíz bemenetére nyomáscsökkentő kell. A csatlakozó csövek legalább DN 16 méretűek legyenek.
A tervezéshez szükséges adatok

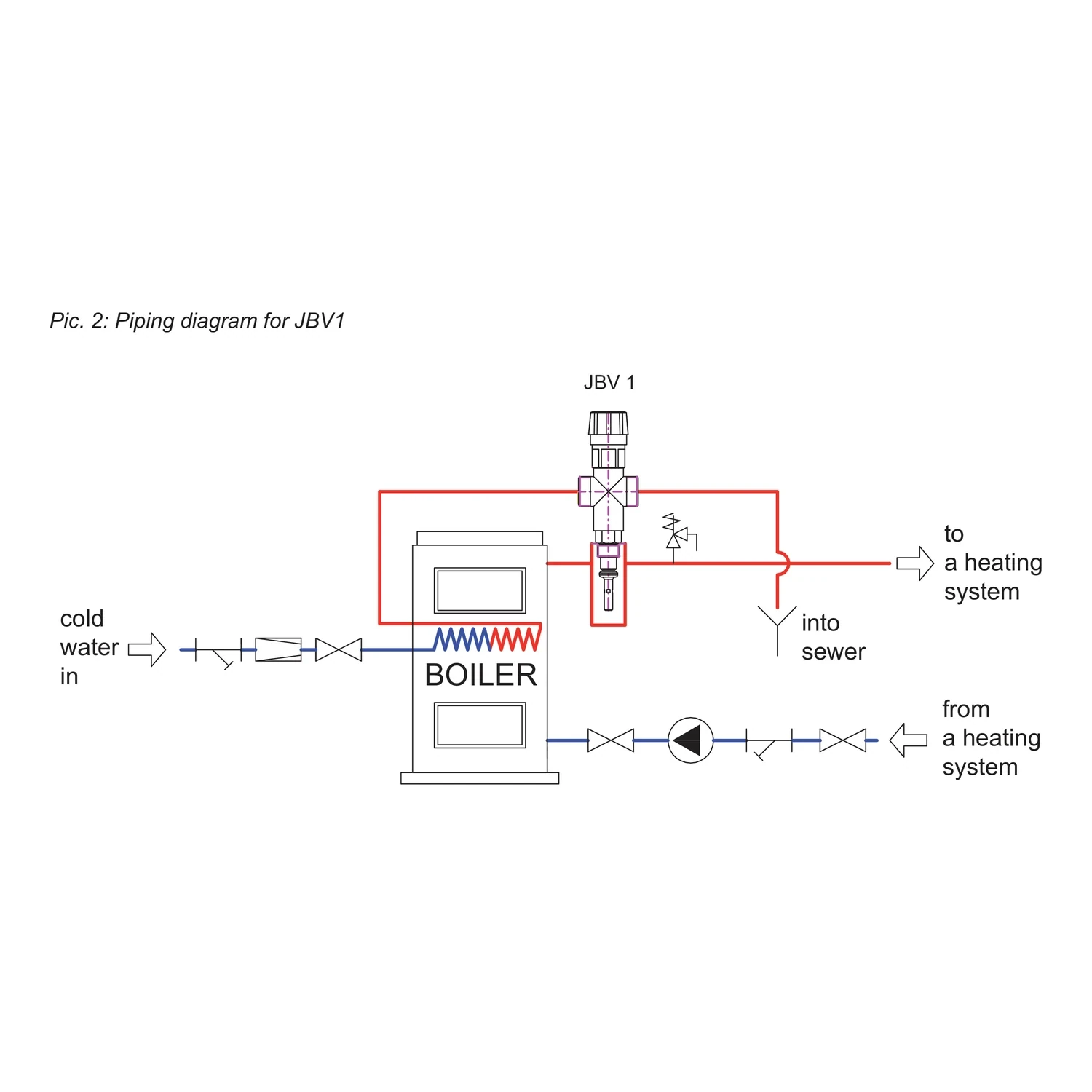

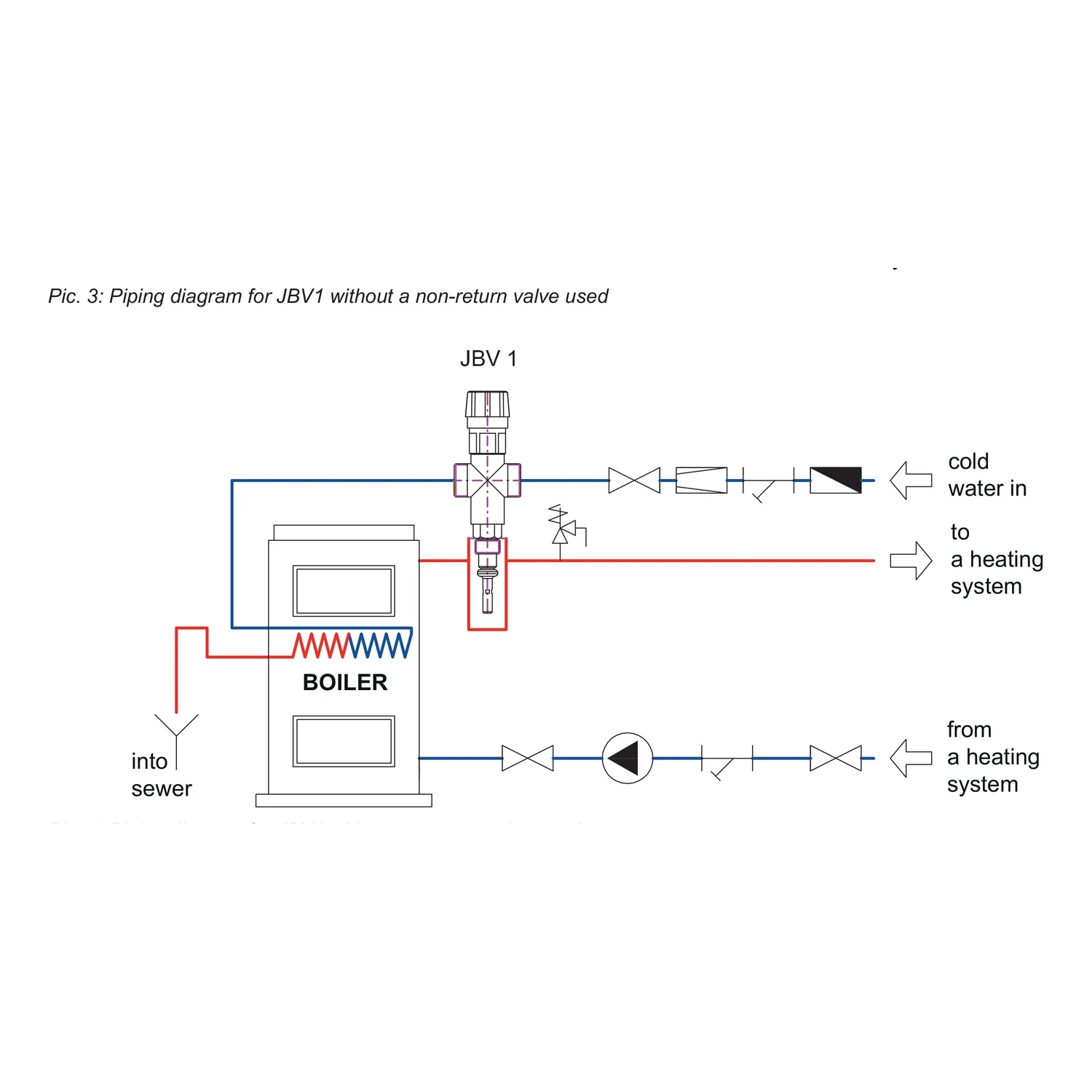

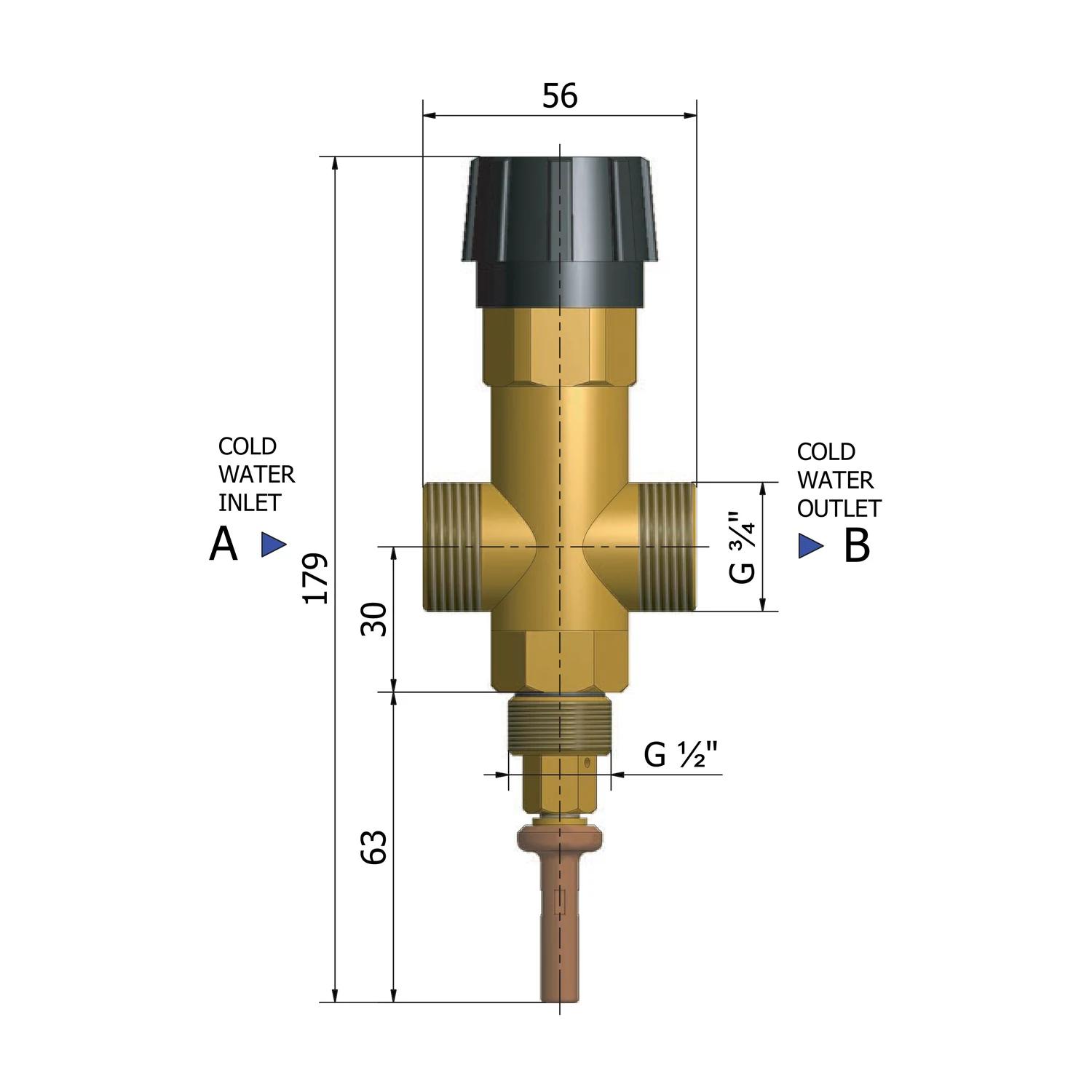

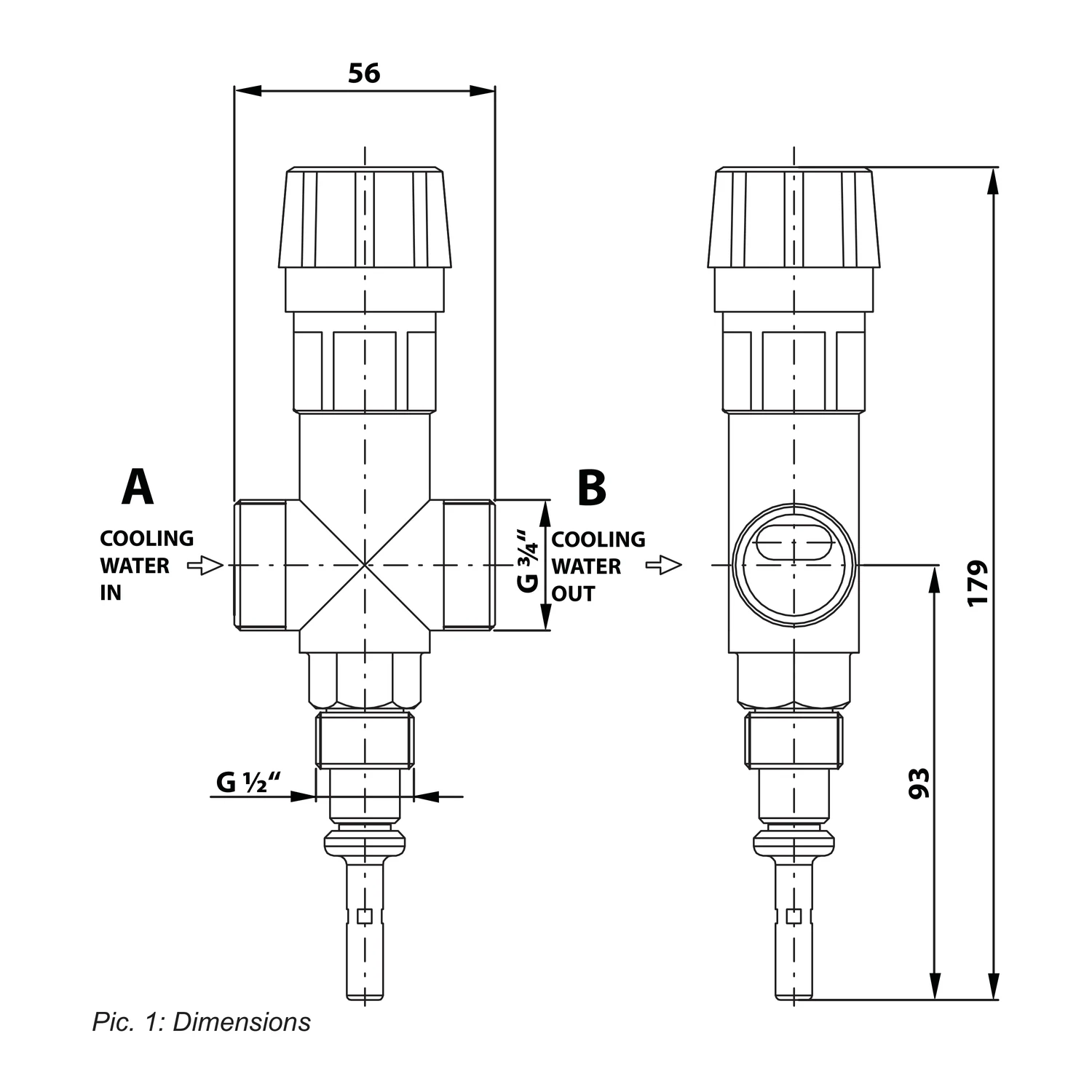

A hűtővíz be- és kimenete (A és B) G 3/4″ KM menetes; a B kimenet a kazán biztonsági hőcserélőjét táplálja, amelynek kimenete a csatornába vezet. A szelep névleges átfolyása 1 bar nyomáskülönbségnél, 110 °C-os vízhőmérsékleten 1,8 m³/h, a megengedett legmagasabb hőmérséklet 120 °C. A szelepház sárgaréz, a szelep tömege 0,7 kg, magassága 179 mm, szélessége 93 mm. A letölthető útmutató a csőbekötést visszacsapó szelep nélkül és visszacsapó szeleppel is bemutatja, a termékadatlap pedig a teljes utat ábrázolja a hidegvíz-bemenettől a kazán hűtő hőcserélőjén át a csatornáig.
Éves karbantartás és biztonság
Évente egyszer el kell forgatni a szelepfejet, hogy az esetleges szennyeződések leváljanak, és ki kell tisztítani a hidegvíz-bemenet szűrőjét. A Regulus JBV1 nem helyettesíti a biztonsági szelepet. A beépítést csak szakképzett személy végezheti, a hőforrás gyártójának előírásai szerint – ezek adják meg a szelep pontos helyét, valamint a hőforrás legnagyobb teljesítményét és típusát is.
Hűtőkör nélküli kazánhoz a DBV1 kell
Ha a kazánban nincs biztonsági (hűtő) hőcserélő, egyutas szelep nem használható. Ilyenkor a kétutas Regulus DBV1 a megfelelő, amely a túlhevült vizet a csatornába ereszti, és hideg vizet tölt utána. A teljes választékot a biztonsági visszahűtő szelepek között találja.
Gyakori kérdések
Mikor elég az egyutas JBV1, és mikor kell kétutas szelep?
Az egyutas Regulus JBV1 akkor való, ha a kazánban van biztonsági (hűtő) hőcserélő, mert a szelep ezen keresztül hűt. Ha a kazánban nincs hűtőkör, a kétutas Regulus DBV1 kell, amely a túlhevült kazánvizet engedi a csatornába, és hideg vizet tölt utána. A választást tehát a kazán kialakítása dönti el.
A JBV1 kiváltja a biztonsági szelepet?
Nem. A gyártói útmutató külön figyelmeztetésben rögzíti, hogy a szelep nem helyettesíti a biztonsági szelepet. A JBV1 a túlhevülés ellen véd a hűtőkörön keresztül, a biztonsági szelepnek ettől függetlenül a fűtési rendszerben kell maradnia, a vonatkozó szabályok és a kazán gyártójának előírásai szerint.
Hová kell beszerelni a Regulus JBV1-et?
Oda, ahol túlhevüléskor a legmagasabb a hőmérséklet: általában a kazán felső részébe vagy a kazán közeli kilépő csőbe. A szelep G 1/2″ KM menettel csatlakozik, és ellenőrizni kell, hogy a csonk biztosítja-e a termosztatikus betét teljes bemerülését. Szelepfejjel lefelé nem szabad beépíteni, de függőlegesen és vízszintesen is szerelhető.
Milyen hűtővízre van szükség?
Nyomás alatti hálózati vízre, amelyet az A csonkra kell kötni; a hidegvíz-oldalon legfeljebb 6 bar a megengedett nyomás, ezért ha a hálózati nyomás ennél magasabb lehet, nyomáscsökkentő kell. A hidegvíz-vezetékbe mechanikai szűrőt kell tenni, visszacsapó szelep esetén pedig az útmutató 4. ábrája szerinti bekötést kell követni.
Mi a teendő évente a szeleppel?
A gyártó évente egyszer két teendőt ír elő: a szelepfejet el kell forgatni, hogy az esetleges szennyeződések leváljanak, és ki kell tisztítani a hidegvíz-bemenetbe szerelt mechanikai szűrőt. Ezzel csökkenthető a kockázata, hogy lerakódás akadályozza a szelep nyitását éppen akkor, amikor a kazán túlhevül.
Hová folyik a víz, amikor a szelep kinyit?

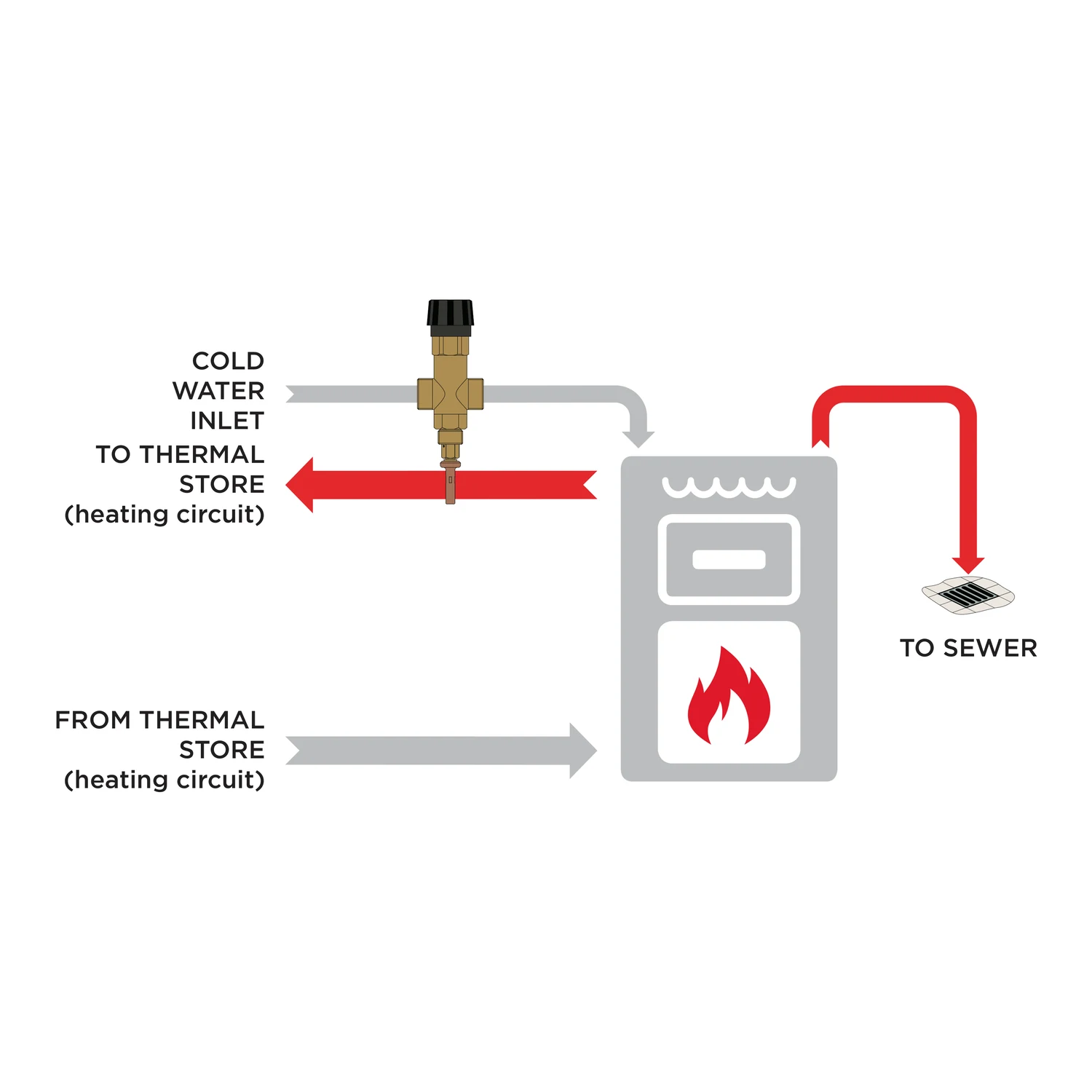

Nyitáskor a hálózati hideg víz a szelep A–B ágán át a kazán biztonsági (hűtő) hőcserélőjébe áramlik, lehűti a fűtővizet, majd felmelegedve a csatornába távozik. A hőcserélő kimenetét ezért lefolyóba kell vezetni. Amikor a fűtővíz hőmérséklete a 97 °C-os határ alá csökken, a szelep automatikusan zár.
Letölthető gyártói dokumentumok
A Regulus JBV1 eredeti gyártói dokumentációja:
- Termékadatlap (PDF, angol nyelvű, 137 kB)
- Szerelési és kezelési útmutató (PDF, angol nyelvű, 411 kB)
A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
