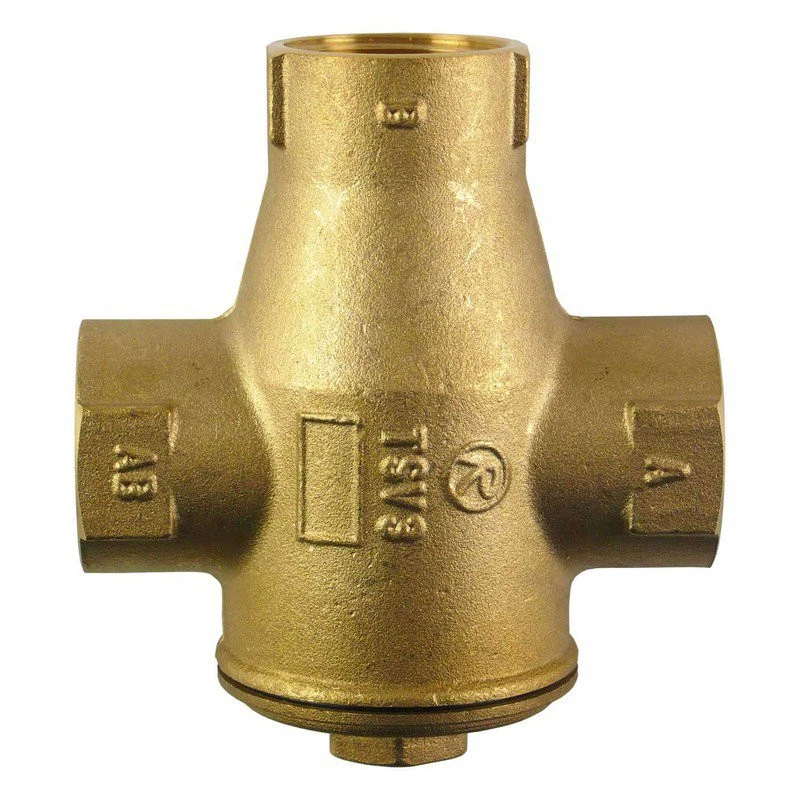

Regulus TSV3B 45 °C háromutas termosztatikus kazánvédő keverőszelep, 1″ belső menet

Leírás

Regulus TSV3B 45 °C: a kazán visszatérő ágának védelme 1 colos méretben

A Regulus TSV3B 45 °C háromutas termosztatikus keverőszelep szilárd tüzelésű kazános fűtési rendszerekhez. A fűtési rendszerből vagy a puffertartályból visszatérő hidegebb vizet a kazán előremenő vizével keveri, így a kazánba visszatérő víz legalább 45 °C-os marad. Ezzel megelőzi, hogy a füstgáz vízgőze lecsapódjon a kazán hőcserélő felületein, ami gyors korrózióhoz és kátrányos lerakódásokhoz vezetne – a kazán így jobb hatásfokkal és hosszabb élettartammal üzemel.

Mikor a 45 °C-os nyitás a megfelelő?

A nyitási hőmérséklet kiválasztásához a Regulus útmutatója nem ad táblázatot: a kazán gyártójának előírása, vagyis az általa megkövetelt legkisebb visszatérő hőmérséklet dönt. Ha ez az érték 45 °C, a TSV3B 45 fokos változata a megfelelő választás. Ugyanebben a méretben készül a Regulus TSV3B 55 °C és a 65 °C-os változat is; a gyártói adatlap szerint ezek csak a nyitási hőmérsékletben különböznek.

Bekötés: melyik csonk hová kerül?

• AB – a kazán bemenete, vagyis a kazánba visszatérő ág.
• A – a fűtési rendszerből vagy a puffertartályból érkező visszatérő víz.
• B – leágazás a kazán előremenőjéből (bypass).

A gyártói útmutató 1. ábrája teljes bekötési példát is mutat kazánnal, puffertartállyal, vízmelegítővel és fűtési körrel.

Így szabályoz a termosztatikus betét

Felfűtéskor, amíg a kazánba visszatérő víz 45 °C alatt van, a betét zárva tartja az A bemenetet, és a kazán vize a B ágon, a bypasson át kering. A nyitási hőmérséklet elérésekor a betét fokozatosan nyitja az A ágat, és ezzel egy időben szűkíti a B ágat, egészen a teljes zárásig. Ha a puffertartályból visszatérő víz már a nyitási hőmérséklet közelében vagy afölött van, a bypass teljesen lezár: a kazán kilépő hőmérséklete így nem szökik fel, és a kazán teljes teljesítménnyel dolgozhat.

A bypass-ág kiegyenlítése automatikus, ezért oda nem kell beszabályozó szelep. A szelep elektromos energia, kezelés és karbantartás nélkül működik.

Méret, átfolyás, kiválasztás

A Regulus TSV3B 45 °C a TSV-B sorozat legkisebb tagja: DN 25 névleges átmérő, 3 × G 1″ belső menet (BM). Kvs értéke A → AB irányban 6,2 m³/h, B → AB irányban 4,4 m³/h; keverés közben a nyomásveszteség a keverési aránytól függően a letölthető műszaki adatlap két jelleggörbéje között alakul. Kazánteljesítmény szerinti méretezést a gyártó nem ad, ezért a méretet a csőhálózat, a kazán csatlakozása és a Kvs alapján szakember válassza meg. Ha 1 colos csatlakozású kazánvédő szelep kell 45 °C-os nyitással, ez a típus felel meg; nagyobb névleges átmérőhöz a Regulus TSV5B 45 °C (DN 32) készül.

Beépítés és szerviz

A szelep bármilyen helyzetben beépíthető, de ha a csövek vezetése vagy lejtése nem megfelelő, levegő gyűlhet meg benne, ami korlátozza, akár meg is akadályozza a működését. Minden csatlakozó csőre kerüljön elzáró szerelvény, hogy a szelep a rendszer leürítése nélkül kiszerelhető legyen. Beépítéskor a vonatkozó előírásokat és a kazán gyártójának adatait mindig be kell tartani.

A termosztatikus betét cserélhető: az elzárók lezárása után a dugót 21-es kulccsal kell kilazítani, majd a rugót és a betétet kivenni. Visszaszereléskor a betétnek a teljes ülékfelületen fel kell feküdnie, a rugónak pedig középen kell ülnie a dugó vezetőhornyában. A 45 °C-os pótbetét gyártói kódja 12102, a TSV3B-hez illő hőszigetelő héjé 14979. A szelepház sárgaréz, a rugó rozsdamentes acél, a tömítések EPDM és NBR anyagúak; munkaközegként víz vagy legfeljebb 1:1 arányú víz–glikol keverék használható, legfeljebb 6 bar túlnyomáson és 95 °C-on. A többi méretet és nyitási hőmérsékletet a kazánvédő termosztatikus keverőszelepek között találja.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV3 és TSV3B szelephez — gyártói kód 14979
• Pót termosztatikus betét TSV3B / TSV5B szelephez, 45 °C — gyártói kód 12102

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus TSV3B 45 °C eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 140 kB)
• Műszaki adatlap (PDF, angol nyelvű, 373 kB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 226 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
