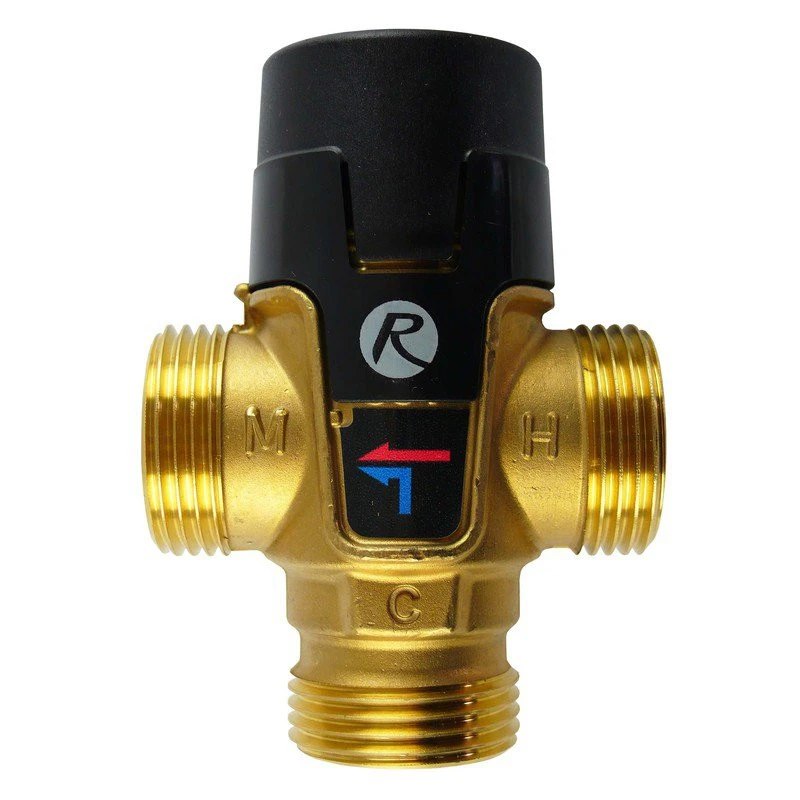

Regulus TVmix DN25 termosztatikus forrázásvédő keverőszelep 35–65 °C, 1″ külső menet, oldalsó kimenettel
28 190 Ft
1 készleten (utánrendelhető)
Forrázásvédő termosztatikus keverőszelep a vízmelegítő utáni melegvíz-ágba: a Regulus TVmix DN25 a meleg vízhez annyi hideget kever, hogy a kimeneten a beállított hőmérsékletű víz jelenjen meg. Ha a hidegvíz-ellátás kimarad, magától lezárja a melegvíz-ágat, így a csapolási ponton nem folyhat forró víz.
- 35–65 °C Beállítási tartomány
- G 1″ külső menet Csatlakozás
- 1,8 m³/h Kvs
- Oldalsó Kimenet
- Hideg víz hiányában magától lezárja a melegvíz-ágat
- A beállított hőmérséklet pontossága ±3 °C
- CW626N horganykioldódás-álló sárgaréz szelepház
- Csonkjelölés (H, C, M) és áramlásirány-jelző nyilak a házon
- Használható 10 bar nyomásig és 95 °C-os meleg vízig
- Termosztatikus betétje pótalkatrészként külön beszerezhető
- Eredeti Regulus termék
- Gyártói cikkszám: 14510
| Tömeg | 0,44 kg |
|---|---|
| Méretek | 7,5 × 11 × 6,5 cm |
| Gyártó | Regulus (Csehország) |
| Termékcsoport | Forrázásvédő termosztatikus keverőszelep |
| Típusjelölés | TVMIX DN25 G1M T35-65 |
| Gyártói cikkszám | 14510 |
| Beállítási tartomány | 35–65 °C |
| Névleges átmérő | DN 25 |
| Csatlakozás | G 1″ külső menet |
| Kvs | 1.8 m³/h |
| Kimenet | Oldalsó |
| Beállítási pontosság | ± 3 °C |
| Beállítás módja | Forgatógombbal |
| Max. üzemi nyomás | 10 bar |
| Max. melegvíz-hőmérséklet | 95 °C |
| Szelepház anyaga | Sárgaréz CW626N (horganykioldódás-álló) |
| Csatlakozások jelölése | H meleg / C hideg / M kevert |
| Forrázás elleni védelem | Igen |
| Pót termosztatikus betét | Gyártói kód 14738 |
| Szelep tömege | 0.42 kg |
Leírás
Regulus TVmix DN25: forrázásvédő keverőszelep 1 colos külső menettel
A Regulus TVmix DN25 a TVmix forrázásvédő keverőszelep-család egyik 1 colos tagja, gyártói típusjelölése TVMIX DN25 G1M T35-65. Mivel a családban több 1 colos változat is van, rendeléskor a 14510-es gyártói kód azonosítja egyértelműen. Használati melegvíz-rendszerben, a vízmelegítő után a meleg és a hideg vizet úgy keveri össze, hogy a csapolókhoz állandó, szabályozott hőmérsékletű víz jusson; a gyártó szerint ezzel a forrázás és a legionella kockázatát is csökkenti. Az 1 colos külső menetes csatlakozás ott illeszkedik közvetlenül, ahol a melegvíz-vezeték is ebben a méretben épül.
Két feladat: szabályozás és forrázás elleni védelem

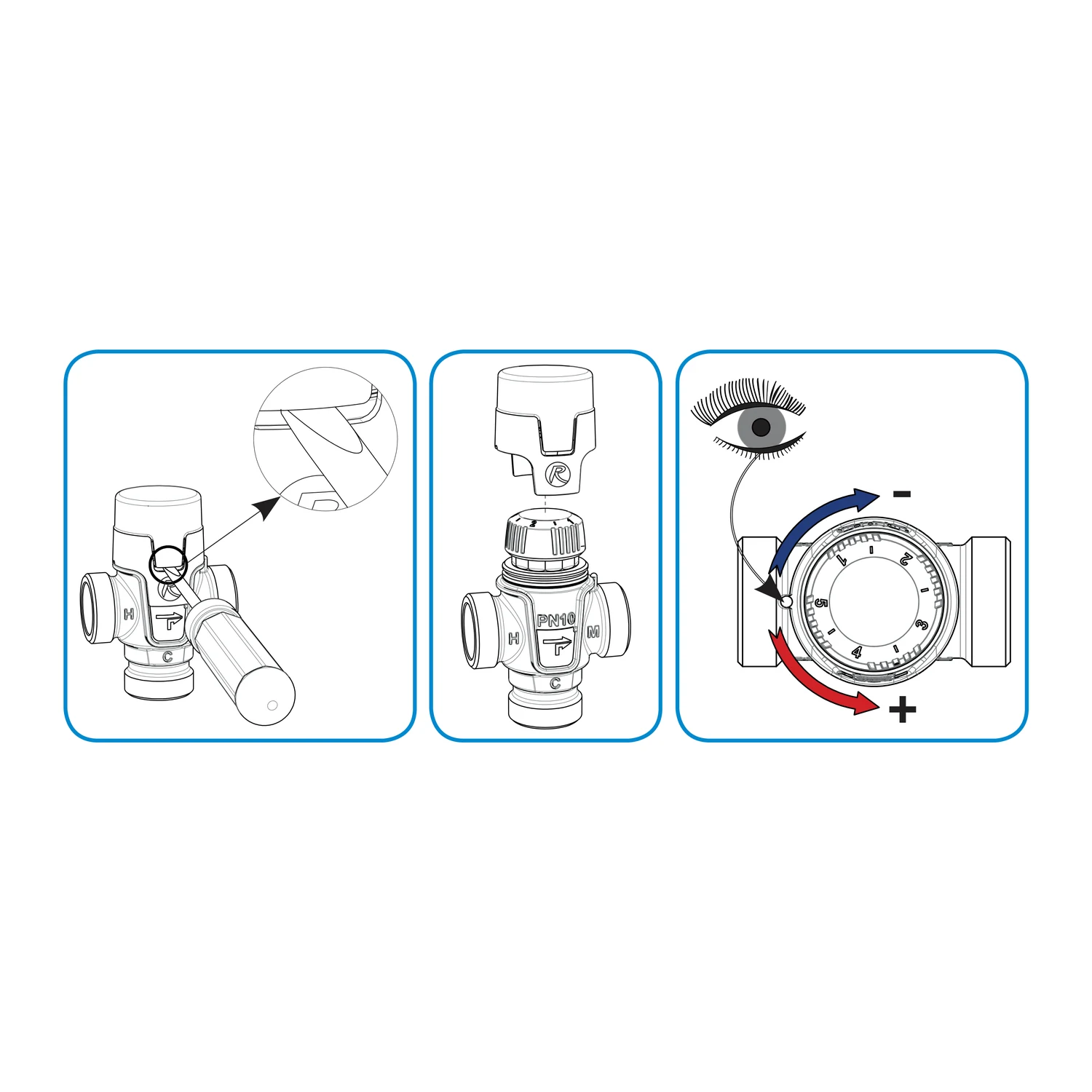

Normál üzemben a szelep a kimenő víz hőmérsékletét a forgatógombbal beállított értéken tartja; a beállítási tartomány 35–65 °C, a beállított hőmérséklet pontossága ±3 °C. Másik feladata biztonsági jellegű: ha a hidegvíz-ellátás kimarad, magától lezárja a melegvíz-ágat, így a kimeneten nem jelenhet meg a vízmelegítő keveretlen, forró vize.
Termosztatikus keverőszelep 1″ külső menettel – melyik méret kell?

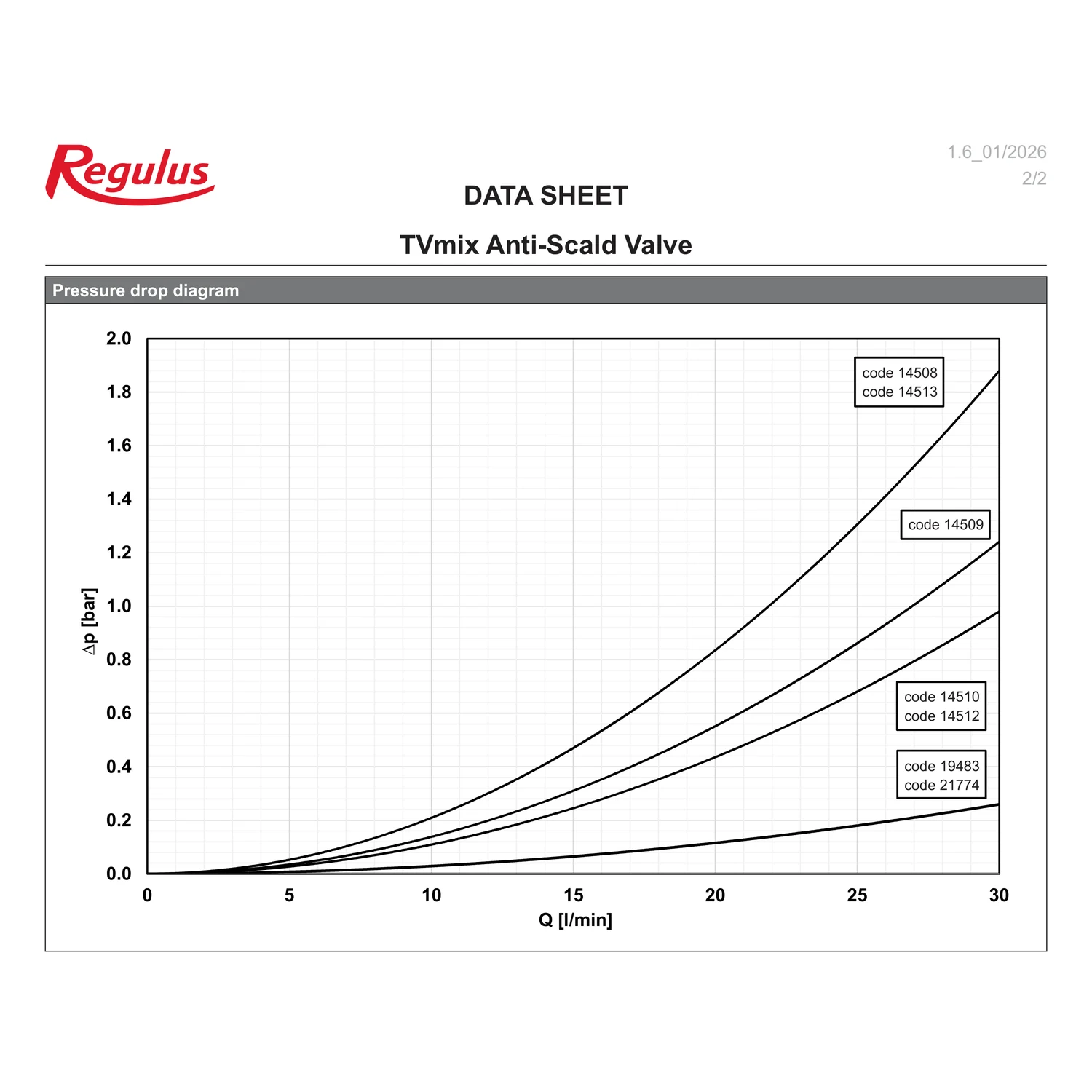

A Regulus TVmix DN25 Kvs értéke 1,8 m³/h, tömege 0,42 kg. A 3/4 colos Regulus TVmix DN20 ugyanerre a feladatra készül, kisebb csatlakozással és 1,6 m³/h Kvs értékkel. Ha a DN25-nél lényegesen nagyobb átfolyás kell, a Regulus MT52HC jön szóba: Kvs értéke 6,1 m³/h, csatlakozása G 5/4″ külső menet, tartománya 20–70 °C. A méretválasztásnál nemcsak a csőátmérő, hanem az egyszerre nyitott csapolók vízigénye is számít, ezért a pontos méretet a Kvs alapján szakember határozza meg; a nyomásveszteség-diagramot a letölthető műszaki adatlap tartalmazza.
Szerelési tudnivalók

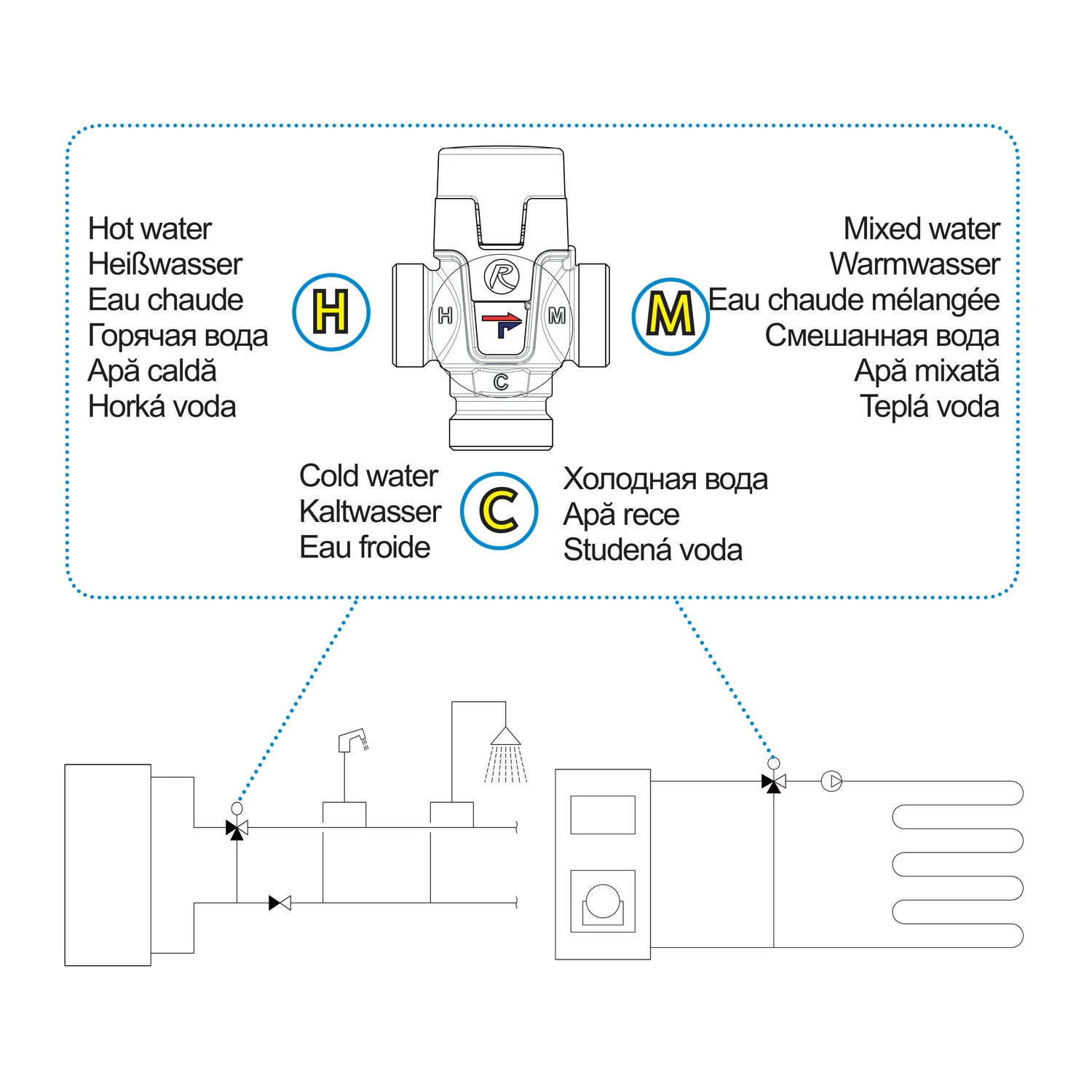

- A vízmelegítőből érkező meleg víz a H, a hideg víz a C jelű bemenetre kerül, a kevert víz az M jelű kimeneten távozik.
- A házon lévő nyilak az áramlás irányát jelölik; ezt és a bekötési rajzot be kell tartani.
- Az M kimenet oldalt helyezkedik el; ezt a csővezeték nyomvonalának tervezésekor figyelembe kell venni.
- A beépítést a vonatkozó szerelési szabályok, jogszabályok és előírások szerint kell elvégezni.
Első indítás és biztonság
Az első üzembe helyezés előtt minden csapolónál meg kell mérni a kifolyó víz hőmérsékletét, mert a gyártó a forrázás és a legionella kockázata miatt ezt kifejezetten előírja. Nyomás alatt álló szelepet szétszerelni tilos, ezért például a termosztatikus betét cseréje előtt is nyomásmentesíteni kell a rendszert.
Mit érdemes mellé beszerezni?
- Szűrőt a meleg- és a hidegvíz-bemenet elé.
- Visszacsapó szelepet, ha a rendszer kialakítása szerint szükséges – erről a szerelő dönt.

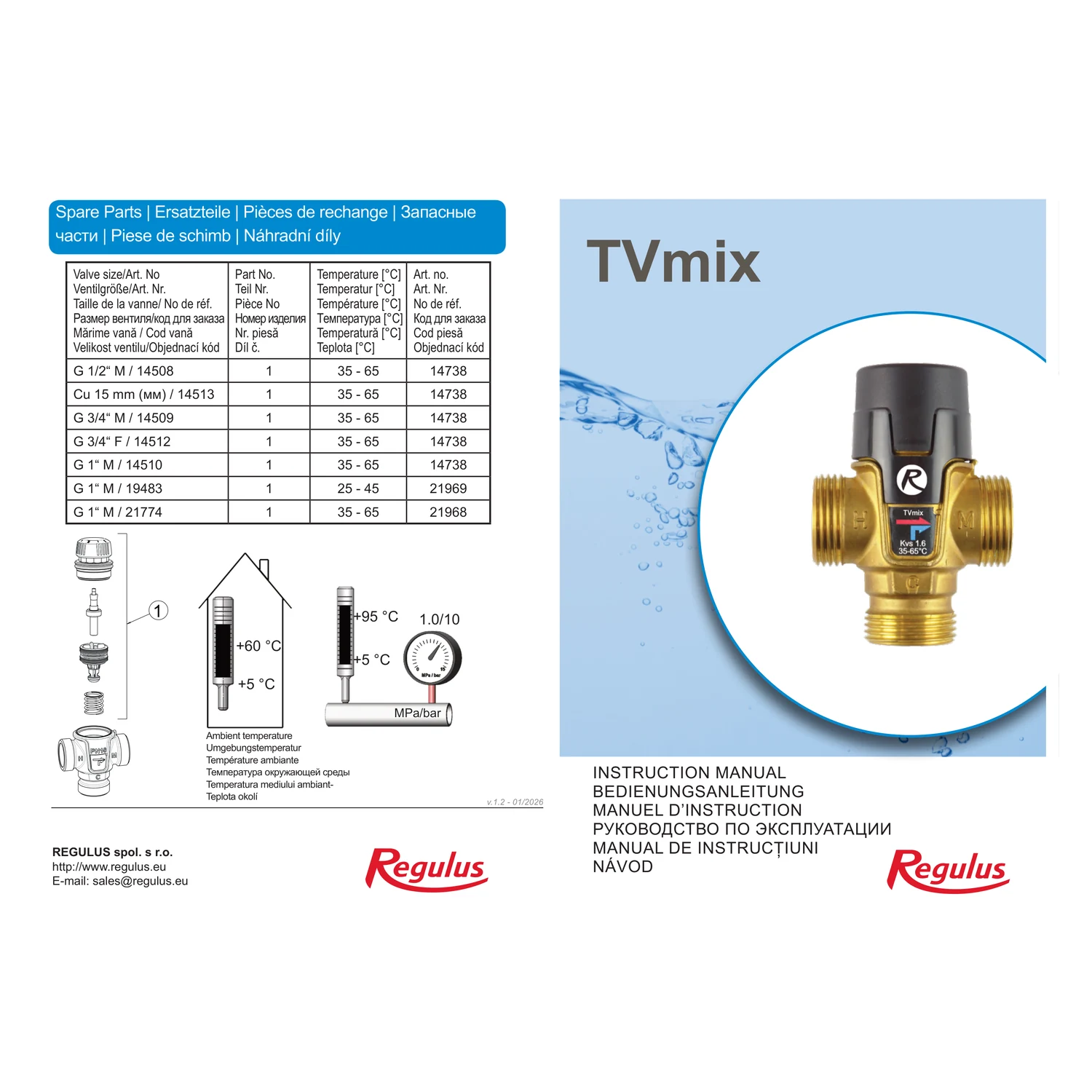

- Később, szükség esetén pót termosztatikus betétet (gyártói kód: 14738).
Anyagok és alkalmazási határok
A szelepház horganykioldódással szemben ellenálló CW626N sárgaréz, a fedél műanyag. Az üzemi nyomás legfeljebb 10 bar, a belépő meleg víz legfeljebb 95 °C-os lehet. A Regulus TVmix DN25 használati melegvízhez készült: fűtővíz, például padlófűtés keverésére a gyártó a TVmix családból kizárólag a 19483 és 21774 kódú változatokat nevezi meg. Más méretű és tartományú típusokat a termosztatikus keverőszelepek között talál.
Külön rendelhető gyártói tartozékok
- Pót termosztatikus betét TVmix szelephez — gyártói kód 14738
Gyakori kérdések
Milyen pontos a hőmérséklet-beállítás?
A gyártói adatok szerint a Regulus TVmix DN25 beállított hőmérsékletének pontossága ±3 °C; a kívánt értéket a forgatógombbal lehet kiválasztani 35 és 65 °C között. Az első üzembe helyezés előtt a csapolóknál mért hőmérséklettel kell ellenőrizni, hogy a beállítás valóban a kívánt értéket adja-e.
Mit tesz a szelep, ha kimarad a hidegvíz-ellátás?
Ilyenkor magától lezárja a melegvíz-ágat, ezért a csapolóhoz nem jut a vízmelegítőből érkező keveretlen, forró víz. Ez a forrázás elleni védelem a TVmix szelepek alapfunkciója; a helyes működéshez a hideg vizet a C, a meleget a H jelű bemenetre kell kötni, a házon lévő nyilak irányának megfelelően.
Milyen nyomásig és milyen meleg vízzel üzemeltethető?
A maximális üzemi nyomás 10 bar, a szelepbe érkező meleg víz pedig legfeljebb 95 °C-os lehet. A szelepház horganykioldódásnak ellenálló CW626N sárgaréz, a fedél műanyag; a rendszer nyomás- és hőmérsékletviszonyait beépítés előtt szakember ellenőrizze, hogy egyik érték se lépje túl a gyártói határt.
Miben különbözik a DN25 a TVmix DN20-tól?
A Regulus TVmix DN25 G 1″ külső menetes, Kvs értéke 1,8 m³/h, tömege 0,42 kg, a TVmix DN20 pedig G 3/4″ külső menetes, 1,6 m³/h Kvs értékkel és 0,40 kg tömeggel. A beállítási tartomány, a ±3 °C-os pontosság, a forrázás elleni védelem és a pót termosztatikus betét a két méretnél azonos.
Kell szűrő vagy visszacsapó szelep a bemenetekre?
Szűrőt a meleg- és a hidegvíz-bemenet elé is érdemes tenni, hogy a szennyeződés ne kerüljön a szelepbe. Visszacsapó szelep beépítése a rendszer kialakításán múlik, ezért azt, hogy szükség van-e rá és hová kerüljön, a vonatkozó szerelési szabályok és a helyi adottságok alapján szerelő döntse el.
Cserélhető a termosztatikus betét, és mire kell figyelni közben?
Igen, a pót termosztatikus betét külön rendelhető, gyártói kódja 14738, így szükség esetén a betét önmagában is pótolható. A cserét csak nyomásmentesített rendszeren szabad elvégezni, mert a gyártó tiltja a szelep nyomás alatti szétszerelését; a csere után a csapolóknál újra ellenőrizni kell a kifolyó víz hőmérsékletét.
Letölthető gyártói dokumentumok
A Regulus TVmix DN25 eredeti gyártói dokumentációja:
- Műszaki adatlap (PDF, angol nyelvű, 353 kB)
- Szerelési útmutató (PDF, többnyelvű nyelvű, 948 kB)
A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
