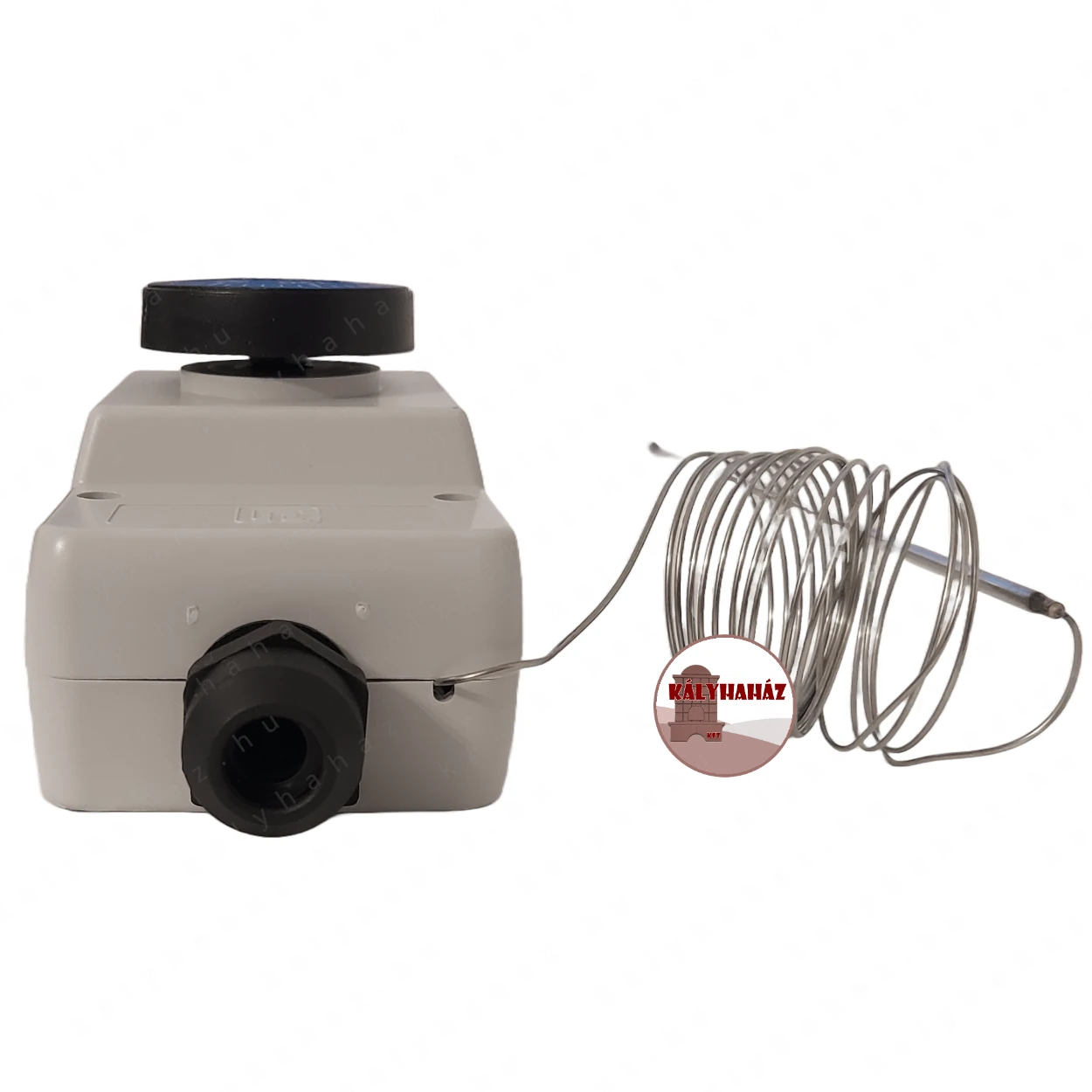

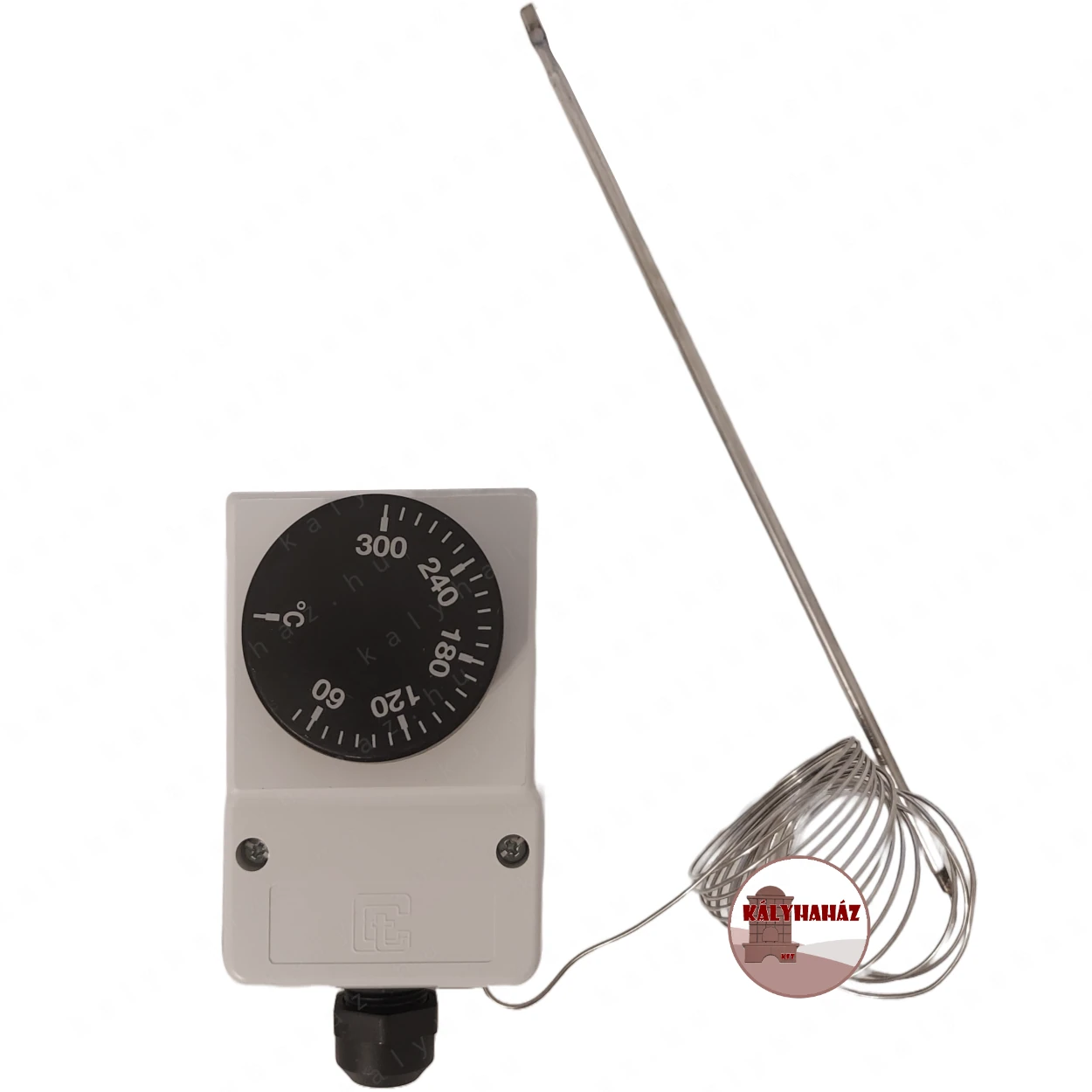

Regulus füstgáz termosztát 0–300 °C, 2 m kapillárissal, inox érzékelővel ( TS9520.53R )
8 450 Ft
3 készleten (utánrendelhető)
A Regulus TS9520.53R dobozos, állítható üzemi termosztát: a hőmérsékletet kapillárison át csatlakozó, rozsdamentes acél érzékelővel méri, és a gombbal beállított értéken kapcsolja a rákötött áramkört. Boltunkban füstgáz termosztátként kínáljuk, az érzékelő elhelyezését és az elektromos bekötést bízza szakemberre.
- 0–300 °C Hőmérséklet-tartomány
- 2 m Kapilláris hossza
- IP40 Védettség
- 16(3) A / 250 V~ Érintkező C–1 (nyitó)
- Dobozos ház, két furaton át csavarozható fel
- Rozsdamentes acél érzékelő, kapillárisos távérzékeléssel
- Két kimenet: kikapcsolásra és bekapcsolásra is beköthető
- Kapcsolási érték a házon lévő gombbal állítható
- Csavaros sorkapcsok legfeljebb 2,5 mm² vezetékhez
- Vezetékbevezetés tömszelencén keresztül lehetséges
- Gyártói adat szerint 100 000 kapcsolási ciklus élettartammal bir
- Eredeti Regulus termék
- Gyártói cikkszám: 11514
| Tömeg | 0,2 kg |
|---|---|
| Méretek | 12 × 20 × 7 cm |
| Gyártó | Regulus (Csehország) |
| Termékcsoport | Dobozos, állítható kapilláris üzemi termosztát |
| Típusjelölés | TS9520.53R |
| Gyártói cikkszám | 11514 |
| Hőmérséklet-tartomány | 0–300 °C |
| Kapilláris hossza | 2 m |
| Érzékelő anyaga | Rozsdamentes acél (inox) |
| Védettség | IP40 |
| Érintkező C–1 (nyitó) | 16(3) A / 250 V~ |
| Érintkező C–2 (záró) | 6(1) A / 250 V~ |
| Kapcsolási különbség | 2–5 K (az útmutató szerint modelltől függően) |
| Kapcsolási ciklusszám | 100000 |
| Max. vezeték-keresztmetszet | 2.5 mm² |
| Tárolási hőmérséklet | 0–60 °C |
Leírás
Füstgáz termosztát 0-300 °C tartománnyal: Regulus TS9520.53R
A Regulus TS9520.53R dobozos, állítható kapilláris termosztát, amelyet a gyártó üzemi termosztátként ír le. Boltunkban füstgáz termosztát 0-300 °C néven szerepel, mert a beállítási tartománya 0-300 °C – vagyis olyan kapilláris termosztát, amely 300 °C-ig állítható. A hőmérsékletet rozsdamentes acél (inox) érzékelő méri, amely 2 m hosszú kapillárison keresztül kapcsolódik a dobozhoz; a kapcsolóelem és a sorkapcsok a házban, az állítógomb a házon kapott helyet.
Beállítás és kapcsolás
A kívánt kapcsolási hőmérsékletet a dobozon lévő gombbal kell beállítani. Amikor az érzékelőnél mért hőmérséklet eléri ezt az értéket, a termosztát átkapcsol, visszahűléskor pedig visszavált. A gyártó 100 000 kapcsolási ciklust ad meg.
Két kimenet, eltérő terhelhetőséggel
A közös (C) kapocs mellett két kimenet áll rendelkezésre, így ugyanaz a termosztát kikapcsolásra és bekapcsolásra is beköthető:
- C–1: a hőmérséklet emelkedésekor bont, terhelhetősége 16(3) A / 250 V~.
- C–2: a hőmérséklet emelkedésekor zár, terhelhetősége 6(1) A / 250 V~.
Ha a beállított érték elérésekor egy áramkört le kell kapcsolni, a C–1, ha be kell kapcsolni, a C–2 kimenet a megfelelő. A zárójelben álló érték az induktív terhelésre vonatkozik, ezért a rákötött fogyasztó adatait mindkét határral össze kell vetni.
Felszerelés a gyártói útmutató szerint
- Az állítógombot le kell húzni, és ki kell csavarni a fedél két csavarját.
- A dobozt az alaplap két furatán át kell felcsavarozni.

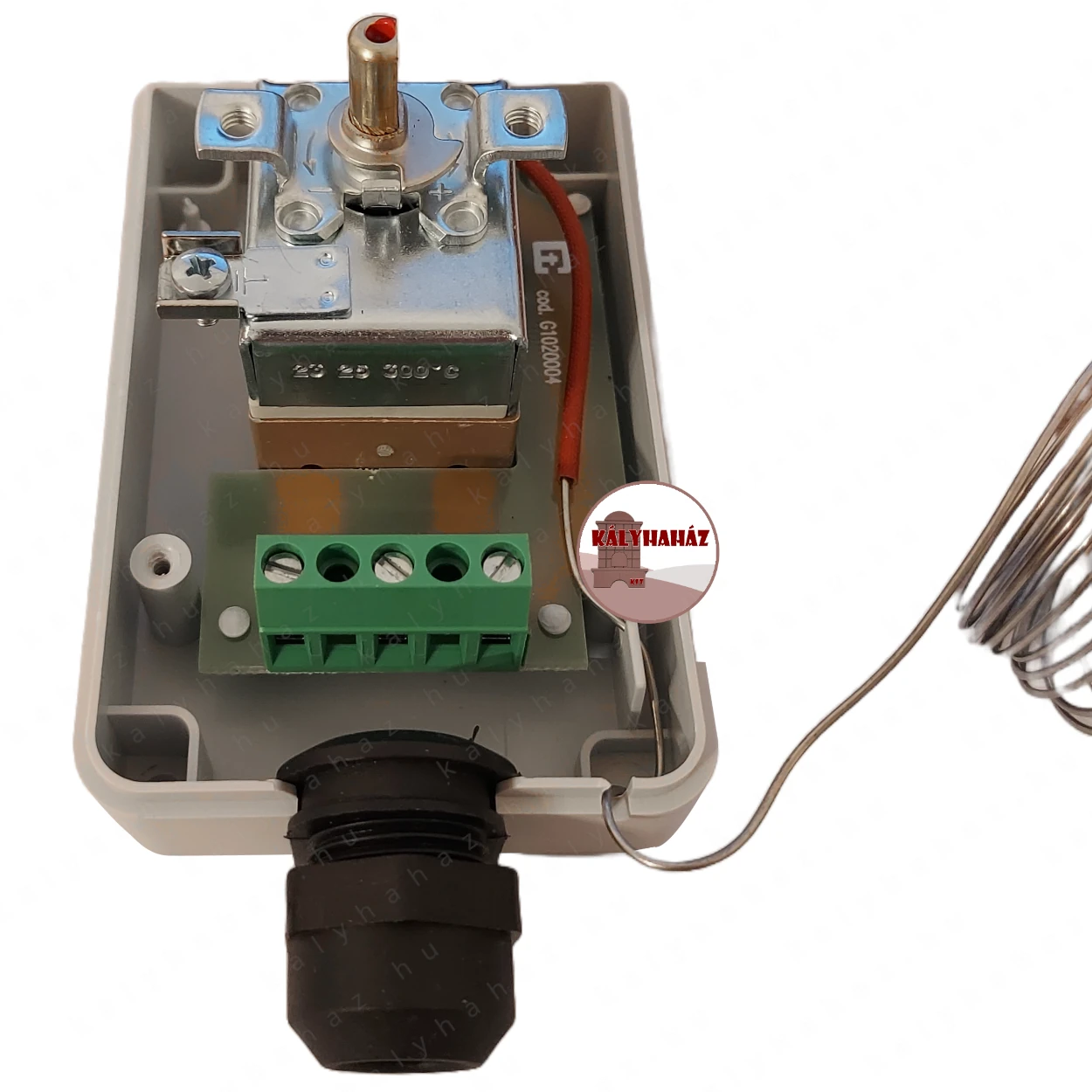

- A vezetékeket a tömszelencén keresztül kell bevezetni, és a csavaros sorkapcsokba kötni; ezek legfeljebb 2,5 mm² keresztmetszetű vezetéket fogadnak.
- Végül a fedelet és a gombot vissza kell helyezni.
Az elektromos bekötést csak szakember végezheti, a vonatkozó szabványok szerint és feszültségmentes állapotban. Olyan vezetéket kell használni, amely bírja az üzemi hőmérsékletet. A termosztátot víztől és portól védeni kell, a ház védettsége IP40; tárolni 0–60 °C között szabad. A részleteket a letölthető, cseh és angol nyelvű szerelési útmutató tartalmazza.
Az érzékelő helye: amit a gyártó megad, és amit nem
A gyártó az alkalmazási helyet nem nevezi meg, és arról sem ad leírást, hogyan kell az érzékelőt füstcsőre vagy más felületre rögzíteni. Ha füstcső termosztátként használja, az érzékelő helyét és rögzítési módját a kályha vagy a kazán gyártójának előírásai alapján szakember határozza meg. A 2 m-es kapilláris annyi mozgásteret ad, hogy a doboz a mérési ponttól távolabb, száraz és pormentes helyre kerülhessen.
Mikor ez a jó választás?
Akkor, ha olyan állítható kapcsolóelem kell, amely a mérési ponton elhelyezett érzékelővel figyel, a kapcsolást pedig egy távolabbi, védett dobozban végzi, kikapcsoló és bekapcsoló kimenettel. Füstgáz termosztát 0-300 °C-os tartománnyal, 2 m-es kapillárissal és inox érzékelővel: a Regulus TS9520 típusjelű dobozos kapilláris termosztátok közül ezt a változatot kínáljuk. További kapcsolóelemeket a kazán termosztátok között talál.
Gyakori kérdések
Mire köthető a C–1 és a C–2 érintkező?
A C–1 érintkező a hőmérséklet emelkedésekor bont, ezért arra az áramkörre való, amelyet a beállított érték elérésekor ki kell kapcsolni. A C–2 a hőmérséklet emelkedésekor zár, így a bekapcsolandó áramkör kerül rá. A kiválasztást és a bekötést villanyszerelő végezze feszültségmentes állapotban, a terhelhetőségi határok betartásával.
Mekkora áramot kapcsolhat a Regulus TS9520.53R?
A C–1 érintkező 16(3) A / 250 V~, a C–2 érintkező 6(1) A / 250 V~ terhelést bír; a zárójeles érték az induktív terhelés határa. A rákötött fogyasztó adatai egyik határt sem léphetik túl, ezért nagyobb terhelésnél a kapcsolás módját villanyszerelő tervezze meg, a vonatkozó szabványok szerint.
Hogyan kell felszerelni a termosztát dobozát?
A gyártói útmutató szerint előbb le kell húzni az állítógombot, ki kell csavarni a fedél két csavarját, majd a dobozt az alaplap két furatán át fel kell csavarozni. A vezetékek a tömszelencén át jutnak a csavaros sorkapcsokhoz, végül a fedél és a gomb visszakerül a helyére.
Hová kerül az érzékelő, és hogyan rögzíthető a füstcsőre?
A gyártó az alkalmazási helyet nem nevezi meg, és az érzékelő füstcsőre rögzítésének módjáról sem ad leírást, ezért erre nem adunk saját ajánlást. Az érzékelő helyét a kályha vagy a kazán gyártójának előírásai alapján szakember jelölje ki; a 2 m-es kapilláris ehhez rugalmasságot ad a doboz elhelyezésében.
Milyen vezetékkel köthető be a termosztát?
A csavaros sorkapcsok legfeljebb 2,5 mm² keresztmetszetű vezetéket fogadnak; a vezetéket a fedél levétele után, a tömszelencén keresztül kell a dobozba vezetni. A gyártó előírja, hogy az üzemi hőmérsékletnek megfelelő vezetéket kell használni, a bekötést pedig csak szakember végezheti, a vonatkozó szabványok szerint és feszültségmentes állapotban.
Felszerelhető nedves vagy poros helyre?
Nem ajánlott: a gyártó előírja, hogy a termosztátot víztől és portól védeni kell, a ház védettsége pedig IP40. A dobozt ezért száraz, pormentes helyre érdemes tenni, a hőmérsékletet a kapillárison át csatlakozó érzékelő a mérési ponton méri. Raktározáskor a 0–60 °C-os tárolási hőmérsékletet kell betartani.
Letölthető gyártói dokumentumok
A Regulus TS9520.53R eredeti gyártói dokumentációja:
- Szerelési útmutató (PDF, cseh és angol nyelvű, 2,6 MB)
A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
