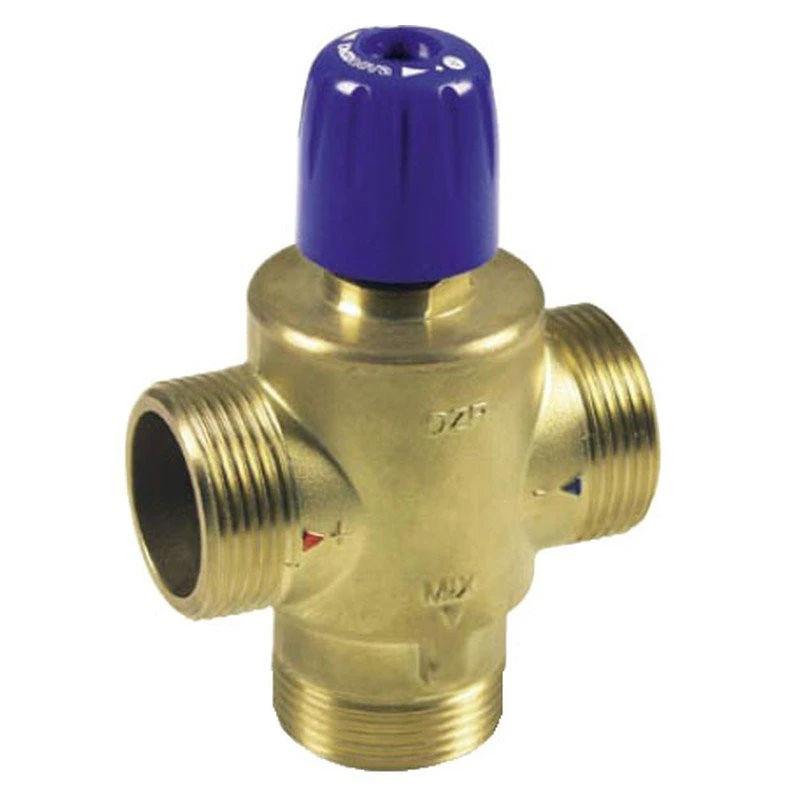

Regulus MT52HC termosztatikus forrázásvédő keverőszelep 20–70 °C, 5/4″ külső menet, középső kimenettel

Leírás

Regulus MT52HC – nagy átfolyású forrázásvédő keverőszelep 5/4 colos csatlakozással

A Regulus MT52HC (gyártói típusjelölése MT52HC DN 32) termosztatikus forrázásvédő keverőszelep használati melegvízhez. A vízmelegítőből érkező meleg vizet hideg vízzel keveri, így a kimeneten a beállított hőmérsékletű víz jelenik meg, és a szelep ezt a hőmérsékletet állandó értéken tartja. A gyártó nagy átfolyású kivitelként írja le: Kvs értéke 6,1 m³/h, csatlakozása G 5/4″ külső menet, a kevert víz kimenete pedig középen helyezkedik el.

Forrázás elleni védelem hidegvíz-kimaradáskor

Ha a hidegvíz-betáplálás megszakad, a szelep elzárja a meleg víz útját. A csapolási pontra így nem juthat el a vízmelegítőből érkező keveretlen, forró víz, vagyis a csap megnyitásakor sem fordulhat elő forrázás. Ez a védelem a kevert víz hőmérsékletének szabályozása mellett a szelep másik alapfeladata, és a kimenetére kötött csapolási pontok mindegyikére kiterjed.

Beállítás 20–70 °C között, rögzíthető értékkel

A kevert víz hőmérséklete forgatógombbal állítható be a 20–70 °C-os tartományon belül. A gombot lassan kell forgatni, közben pedig hőmérővel figyelni a kifolyó víz hőmérsékletét:

• az óramutató járásával ellentétesen forgatva melegebb,
• az óramutató járásával megegyezően forgatva hidegebb lesz a kevert víz.

A beállított érték ellenanyával rögzíthető; ehhez a gomb csavarját és a fedelet le kell venni. Rögzítés után a kevert víz hőmérsékletét illetéktelenül nem lehet elállítani.

Bekötés és beépítés

A meleg és a hideg víz bemenetét a szelepházon lévő jelölés szerint kell bekötni, a kevert víz a középső kimeneten távozik a csapolók felé. A szelep tetszőleges helyzetben beépíthető, így vízszintes és függőleges csőszakaszba egyaránt kerülhet. Szereléskor a következőkre kell figyelni:

• Szűrő: a hideg- és a melegvíz-bemenet elé is megfelelően finom szűrő kerüljön.
• Átmosás: beépítés előtt a csőrendszert át kell mosni, hogy például hegesztési salak ne maradjon benne.
• Hegesztés, forrasztás: a munka idejére a szelepet ki kell szerelni a csőből.
• Visszacsapó szelepek: szükségességük és helyük a rendszer kialakításától függ, a megfelelő kapcsolást szerelő válassza ki.

MT52HC vagy TVmix?

Kínálatunk másik két forrázásvédő keverőszelepe, a Regulus TVmix DN20 és a Regulus TVmix DN25, kompakt, oldalsó kimenetű típus 35–65 °C-os beállítási tartománnyal, 3/4, illetve 1 colos csatlakozással és 1,6, illetve 1,8 m³/h Kvs értékkel. A Regulus MT52HC ezeknél tágabb tartományban, 20 és 70 °C között állítható, és jóval nagyobb átfolyásra készült. A kimenet elhelyezése is eltér: a TVmix szelepeknél oldalt, itt középen lép ki a kevert víz, ami a csővezetés kialakítását is befolyásolja. Ha a csőhálózat 5/4 colos csatlakozású termosztatikus keverőszelepet igényel forrázás elleni védelemmel, ez a típus illeszkedik hozzá.

Méretezés és határértékek

A gyártó méretezési táblázatot nem ad, csak a Kvs értéket, ezért a szükséges méretet a vízhálózat átfolyási igénye, a csőméret és a Kvs alapján szakember határozza meg. Maximális üzemi nyomást és hőmérsékletet a gyártó ehhez a típushoz nem közöl, így a rendszerbe illesztést is szakember ellenőrizze. További típusokat a termosztatikus keverőszelepek között talál.

Gyakori kérdések

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
