Regulus TSV3B 55 °C – 1 colos keverőszelep a kondenzáció ellen

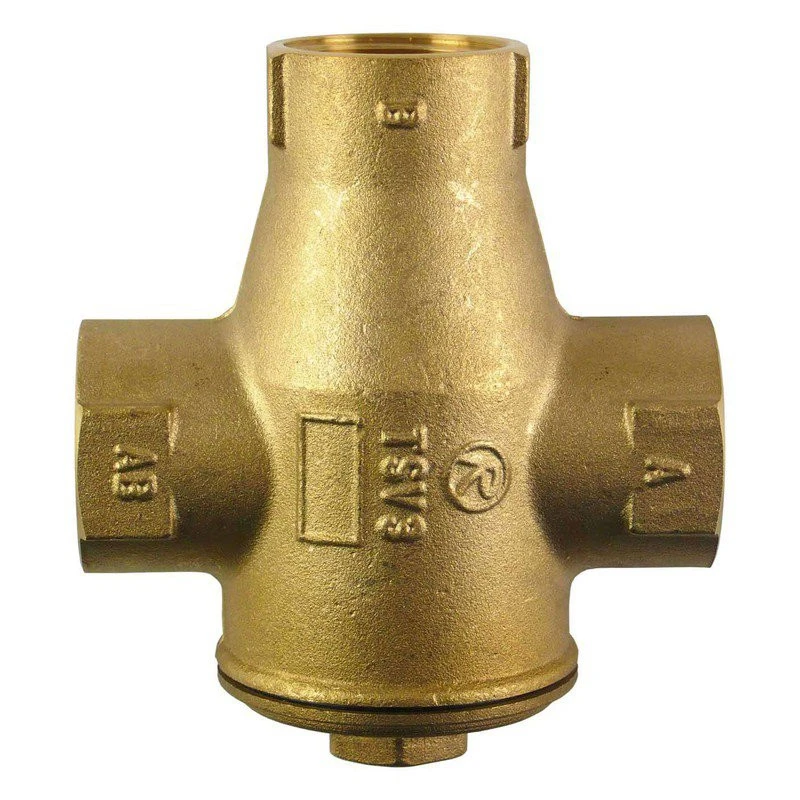

A Regulus TSV3B 55 °C a szilárdtüzelésű kazánok visszatérő ágába épülő háromutas termosztatikus keverőszelep. Feladata, hogy a kazánba visszatérő víz hőmérséklete ne essen 55 °C alá: ehhez a fűtési körből vagy a puffertartályból érkező hidegebb vizet a kazánból kilépő meleg vízzel keveri. A TSV-B sorozat legkisebb méretét képviseli, DN 25-ös névleges átmérővel és három G 1″ belső menetes (BM) csatlakozással.

Mit véd a szelep, és miért fontos?

Égéskor a tüzelőanyagból vízgőz is felszabadul. Ha a füstgáz valahol lehűl, a vízgőz kicsapódik, és az égéstermékeket tartalmazó kondenzátum – főként fa és más szilárd tüzelőanyag égetésekor – erősen agresszív lehet: gyors korróziót és kátrányos lerakódást okoz a hőcserélő felületeken. A Regulus TSV3B 55 °C a visszatérő víz hőmérsékletét legalább a nyitási értéken tartja, így a kazán hőcserélő felületei sem hűlnek e hőmérséklet alá, a kazán pedig jobb hatásfokkal, hosszabb ideig üzemel.

A három csatlakozás szerepe

Az AB csonk a kazán bemenetére, vagyis a kazánba visszatérő ágra csatlakozik. Az A csonk a fűtési rendszer vagy a puffertartály visszatérő vezetékét fogadja, a B csonkra pedig a kazán előremenőjéből leágazó bypass kerül. A pontos elrendezésre a gyártói útmutató 1. ábrája ad mintát.

Önműködő bypass-kiegyenlítés

A beépített termosztatikus betét 55 °C alatt zárva tartja az A bemenetet, így a kazán vize ilyenkor a bypasson kering. A nyitási hőmérséklet elérésekor a betét lassan nyitja az A ágat, és ezzel egy időben szűkíti a B ágat, egészen a teljes zárásig – az egyik bemenet korlátozása tehát egyszerre nyitja a másikat. Ennek köszönhetően a bypass-ágba nem kell beszabályozó szelep, a szelep pedig elektromos energia, kezelés és karbantartás nélkül dolgozik. A gyártó szerint megfelelően tervezett rendszerben a kazánon átfolyó vízmennyiség minden hőmérsékleten egyenletes marad.

Az 55 °C-os nyitás és a testvérváltozatok

Hogy melyik nyitási hőmérséklet kell, azt a kazán gyártója határozza meg a megkövetelt legkisebb visszatérő hőmérséklettel; a Regulus útmutatója erre nem ad táblázatot, hanem a kazángyártó adatainak betartását írja elő. Ha 55 °C az előírt érték, a TSV3B 55 fokos változata illik hozzá. Ugyanebben a méretben a Regulus TSV3B 65 °C és a 45 °C-os típus is kapható, azonos egyéb adatokkal. Ha 1 colos kazánvédő szelep kell 55 °C-os nyitással, ez a típus; nagyobb névleges átmérőt a Regulus TSV5B 55 °C (DN 32) kínál.

Szerelési tudnivalók

A szelep tetszőleges helyzetben beépíthető, de a csatlakozó csöveket úgy kell vezetni és lejteni, hogy ne alakuljon ki légzsák: a bennrekedt levegő korlátozhatja vagy meg is akadályozhatja a működést. Minden csatlakozó csőbe kerüljön elzáró, hogy a szelep a teljes rendszer leürítése nélkül kiszerelhető legyen. Munkaközegként víz vagy legfeljebb 1:1 arányú víz–glikol keverék használható; a megengedett üzemi túlnyomás 6 bar, a hőmérséklet 95 °C. A Kvs érték A → AB irányban 6,2 m³/h, B → AB irányban 4,4 m³/h; a méretet a csőhálózat és a kazán csatlakozása alapján szakember válassza meg, mert kazánteljesítmény szerinti táblázatot a gyártó nem ad.

Pótalkatrész és tartozék

A termosztatikus betét cserélhető: az elzárók lezárása után a dugó 21-es kulccsal lazítható ki, majd kivehető a rugó és a betét. Visszaszereléskor a betétnek a teljes ülékfelületen kell felfeküdnie, a rugónak pedig a dugó vezetőhornyában középen kell ülnie. Az 55 °C-os pótbetét gyártói kódja 12101 (a TSV5B-hez is ez illik), a TSV3 és TSV3B szelephez gyártott hőszigetelő héjé 14979. A ház sárgaréz, a rugó rozsdamentes acél, a betét és a dugó tömítése EPDM, a kúpé NBR. Hasonló szelepeket a kazánvédő termosztatikus keverőszelepek között talál.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV3 és TSV3B szelephez — gyártói kód 14979
• Pót termosztatikus betét TSV3B / TSV5B szelephez, 55 °C — gyártói kód 12101
