Regulus TSV5B 45 °C háromutas termosztatikus kazánvédő keverőszelep, 5/4″ belső menet

Leírás

Regulus TSV5B 45 °C – 5/4 colos védelem a kazán visszatérő ágában

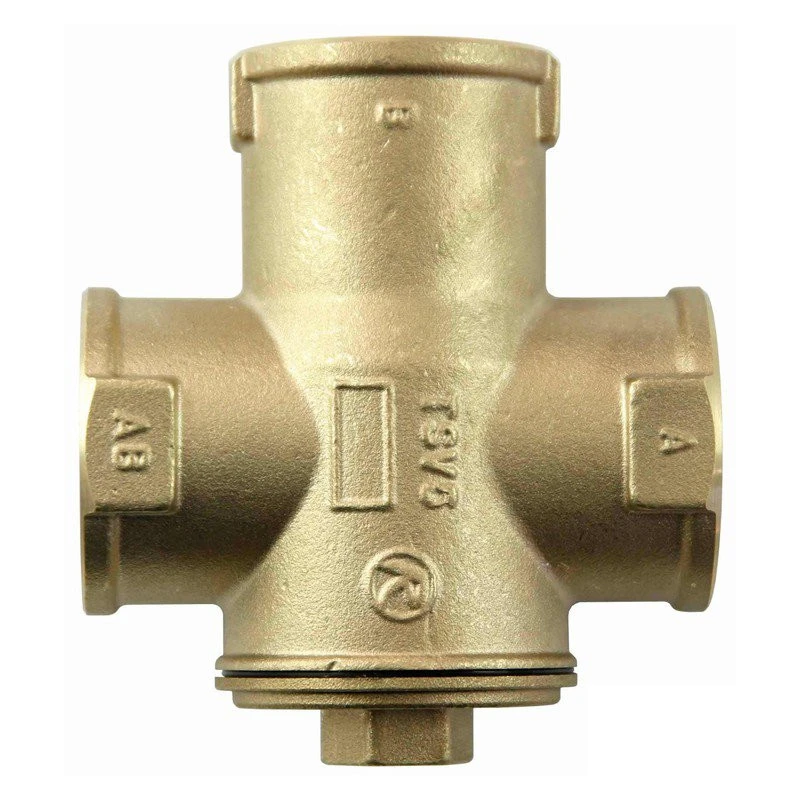

A Regulus TSV5B 45 °C háromutas termosztatikus keverőszelep szilárdtüzelésű kazános fűtési rendszerekhez, DN 32-es méretben, három G 5/4″ belső menetes (BM) csatlakozással. A fűtési körből vagy a puffertartályból visszaérkező hidegebb vizet a kazán kilépő meleg vizével keveri, így a kazánba legalább 45 °C-os víz tér vissza.

Mitől védi a kazánt?

Ha a kazán túl hideg visszatérő vizet kap, a hőcserélő felületeken lehűl a füstgáz, és kicsapódik belőle a vízgőz. Az égéstermékeket tartalmazó kondenzátum szilárd tüzelőanyag, különösen fa égetésekor erősen agresszív, gyors korróziót és kátrányos lerakódást okoz. A Regulus TSV5B 45 °C ezt előzi meg: a visszatérő víz – és vele a hőcserélő felületek – hőmérsékletét legalább a nyitási értéken tartja, amitől a kazán jobb hatásfokkal és tovább üzemelhet.

A csonkok kiosztása

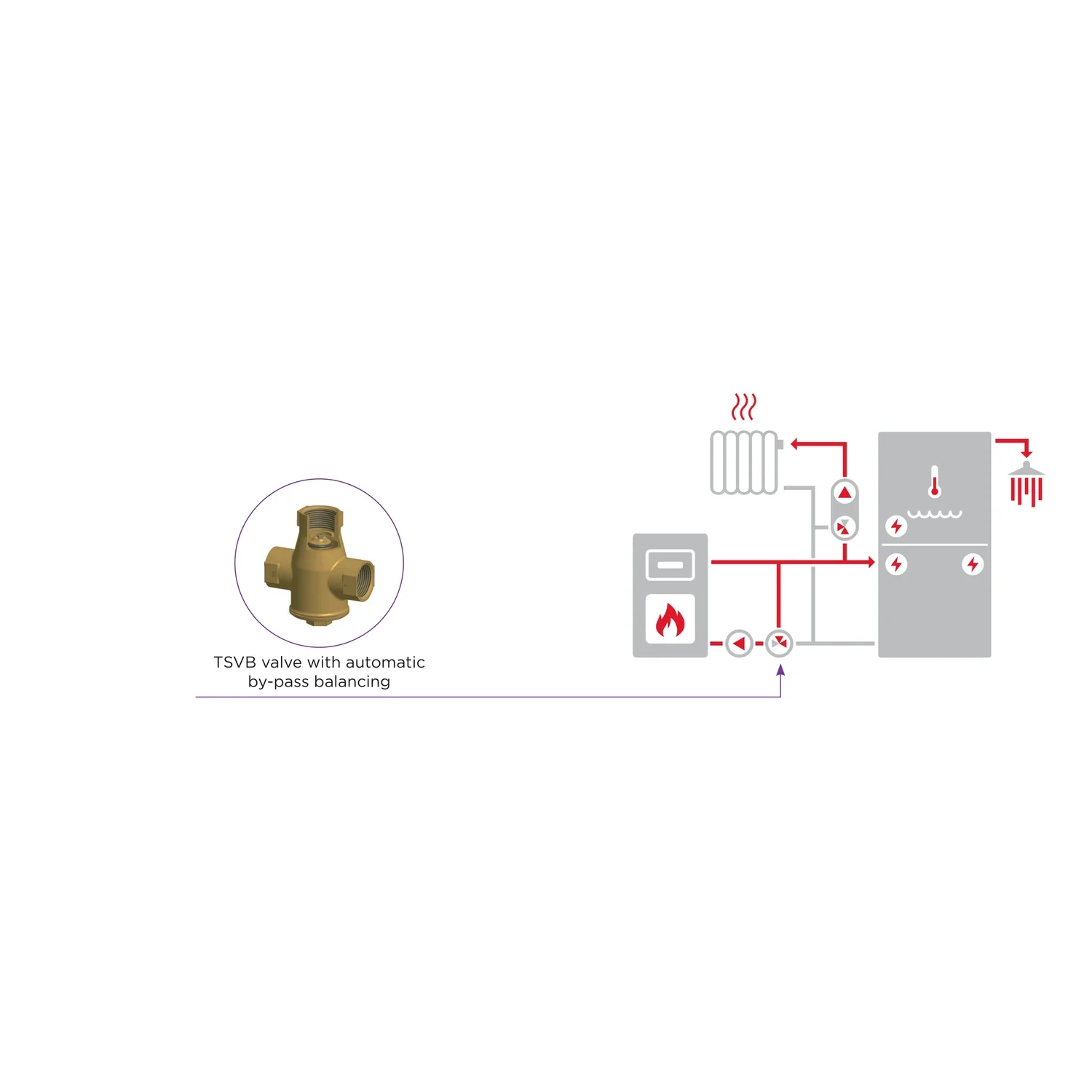

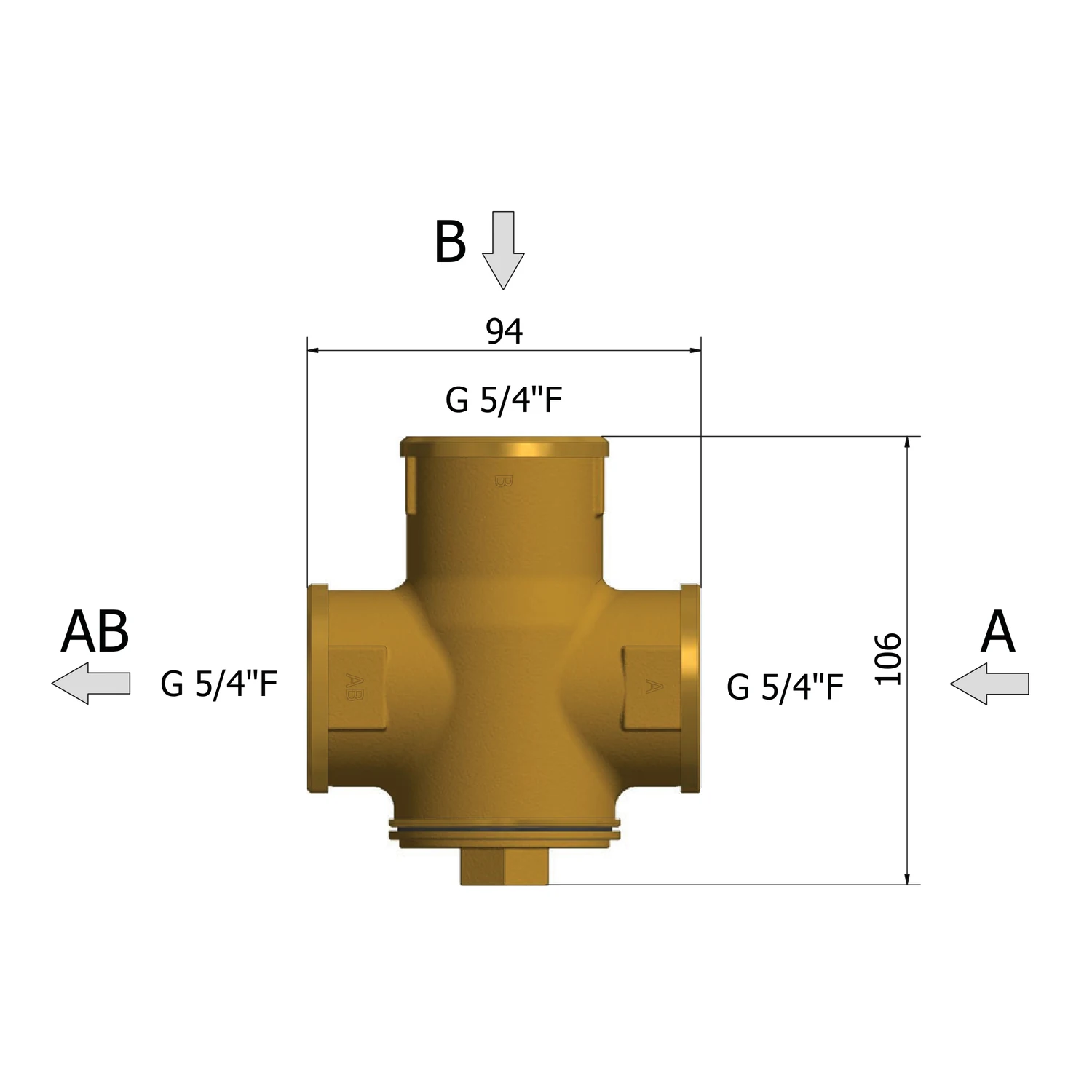

Az AB csonk a kazán bemenetére, vagyis a kazánba visszatérő ágra kerül. Az A csonkra a fűtési rendszer vagy a puffertartály visszatérője csatlakozik, a B csonkra a kazán előremenőjéből vett bypass-leágazás. Mindhárom csonk elé elzáró szerelvény kerüljön, mert így a szelep a rendszer leürítése nélkül kiszerelhető. Bekötési példát a gyártói útmutató 1. ábrája mutat.

Bypass-kiegyenlítés beszabályozó szelep nélkül

Hidegindításkor a beépített termosztatikus betét – amíg a kazánba visszatérő víz el nem éri a 45 °C-ot – zárva tartja az A bemenetet, ezért a kazán vize a bypasson át kering. A nyitási hőmérséklet elérésekor a betét fokozatosan nyitja az A ágat, és ezzel egy időben szűkíti a B ágat, amíg az teljesen el nem zár. A bypass kiegyenlítése így automatikus, külön beszabályozó szelepre nincs szükség, a szelep pedig elektromos energia, kezelés és karbantartás nélkül működik. A gyártó szerint megfelelően tervezett rendszerben a kazánon átfolyó vízmennyiség bármely hőmérsékleten egyenletes marad.

A 45 °C-os nyitás és a többi méret

A nyitási hőmérséklethez a Regulus útmutatója nem ad választási táblázatot: a kazán gyártójának előírása, a megkövetelt legkisebb visszatérő hőmérséklet az irányadó. Ha ez 45 °C, a TSV5B 45 fokos változata megfelelő; ugyanebben a méretben a Regulus TSV5B 55 °C és a 65 °C-os kivitel is kapható. Ha 5/4 colos kazánvédő szelep kell 45 °C-os nyitással, ez a típus; DN 40-es méretben a Regulus TSV6B 45 °C, DN 25-ösben a TSV3B 45 °C készül.

Szerelési tudnivalók

A szelep tetszőleges helyzetben beépíthető, de rossz csővezetésnél vagy lejtésnél levegő rekedhet meg benne, ami korlátozza vagy meg is akadályozza a működést. A Kvs érték A → AB irányban 7,0 m³/h, B → AB irányban 4,9 m³/h; keverés közben a nyomásveszteség a keverési aránytól függően a letölthető műszaki adatlap két jelleggörbéje között változik. Kazánteljesítmény szerinti méretezést a gyártó nem ad, ezért a méretet szakember válassza meg. Munkaközeg víz vagy legfeljebb 1:1 arányú víz–glikol keverék lehet, 6 bar üzemi túlnyomásig és 95 °C-ig.

Anyagok és tartozékok

A ház sárgaréz, a rugó rozsdamentes acél, a betét és a dugó tömítése EPDM, a kúpé NBR. A termosztatikus betét cserélhető: az elzárók lezárása után a dugó 21-es kulccsal lazítható ki, majd kivehető a rugó és a betét; visszaszereléskor a betét a teljes ülékfelületen feküdjön fel, a rugó pedig középen üljön. A 45 °C-os pótbetét gyártói kódja 12102 (TSV3B / TSV5B), a TSV5 és TSV5B szelephez gyártott hőszigetelő héjé 14980. Beépítéskor a vonatkozó előírásokat és a kazán gyártójának adatait mindig be kell tartani. További méreteket a kazánvédő termosztatikus keverőszelepek között talál.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV5 és TSV5B szelephez — gyártói kód 14980
• Pót termosztatikus betét TSV3B / TSV5B szelephez, 45 °C — gyártói kód 12102

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus TSV5B 45 °C eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 142 kB)

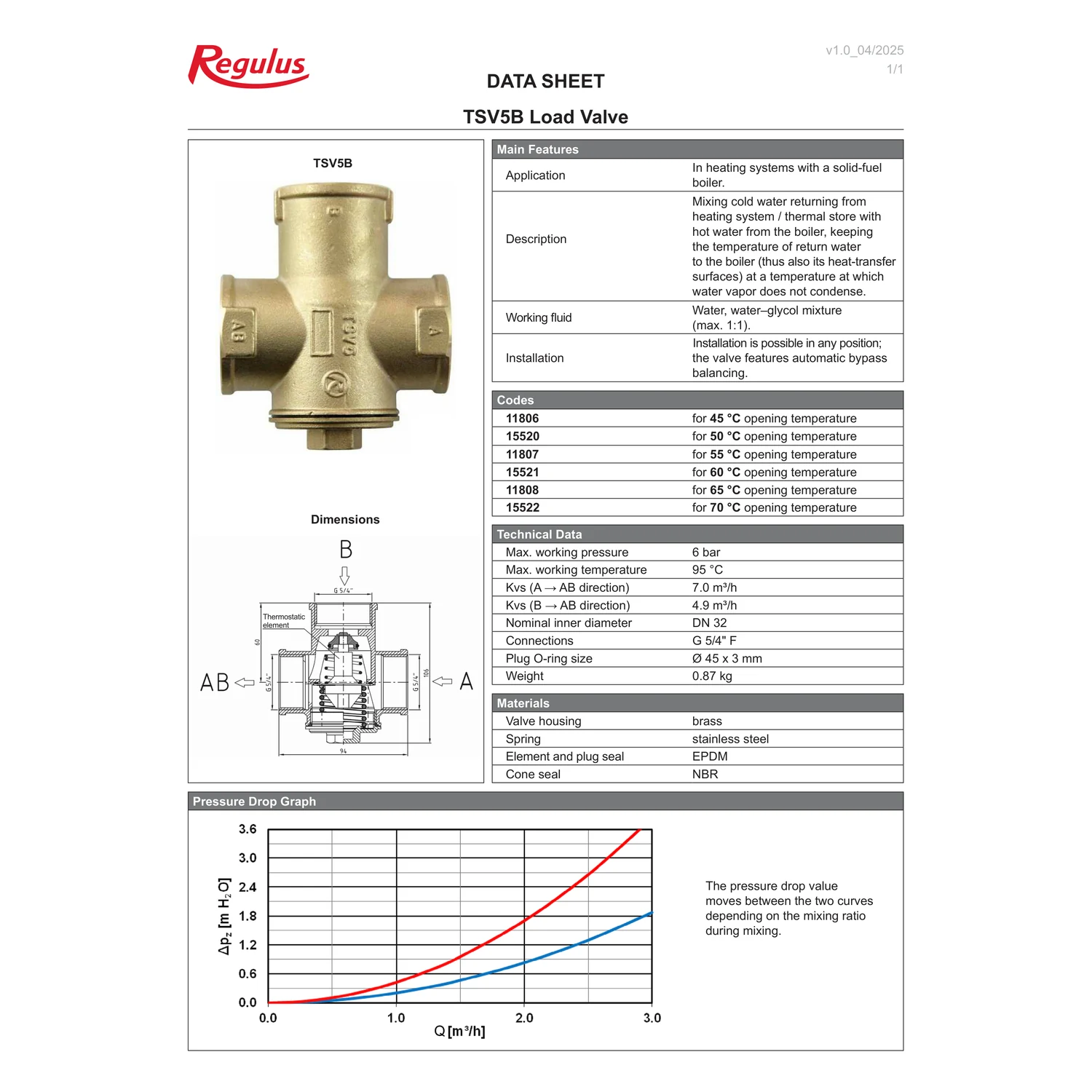

• Műszaki adatlap (PDF, angol nyelvű, 536 kB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 226 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
