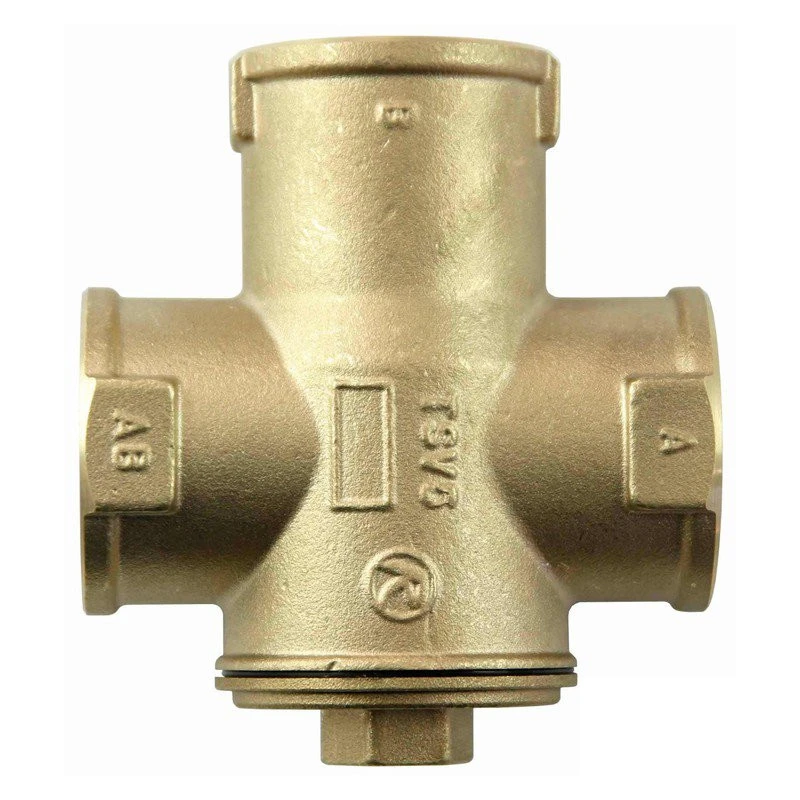

Regulus TSV5B 55 °C háromutas termosztatikus kazánvédő keverőszelep, 5/4″ belső menet

Leírás

Regulus TSV5B 55 °C – DN 32-es keverőszelep a kazánba visszatérő vízhez

A Regulus TSV5B 55 °C háromutas termosztatikus keverőszelep, amely szilárdtüzelésű kazános rendszerben a kazánba visszatérő vizet legalább 55 °C-on tartja. A fűtési rendszerből vagy a puffertartályból érkező hidegebb vizet a kazán előremenőjéből vett meleg vízzel keveri, így a kazán hőcserélő felületein nem csapódik ki a füstgáz vízgőze. Ez megóvja a kazánt az alacsony hőmérsékletű korróziótól és az elszennyeződéstől.

Kinek ajánlott ez a változat?

Annak, aki szilárdtüzelésű kazánhoz – puffertartályos vagy közvetlen fűtési körös rendszerben – 5/4 colos csatlakozású kazánvédő szelepet keres, és a kazán gyártója 55 °C-os legkisebb visszatérő hőmérsékletet ír elő. A Regulus útmutatója a nyitási hőmérséklethez nem ad táblázatot, a kazángyártó adatait kell követni. Ugyanebben a méretben a Regulus TSV5B 65 °C és a 45 °C-os kivitel is kapható, egyéb adataik azonosak.

A termosztatikus betét működése

A szelepbe épített betét addig zárva tartja az A bemenetet, amíg a kazánba visszatérő víz 55 °C alatt van; ekkor a kazán vize a B ágon, a bypasson át kering. A nyitási hőmérséklet elérésekor a betét lassan nyitja az A ágat, a B ágat pedig ezzel egy időben szűkíti a teljes zárásig, hogy az AB kimeneten a hőmérséklet kicsivel a nyitási érték fölött legyen. Ha a puffertartályból már elég meleg víz tér vissza, a bypass teljesen lezár, így a kazán kilépő hőmérséklete nem emelkedik túlságosan, és a kazán teljes teljesítménnyel dolgozhat. A bypass kiegyenlítése automatikus: beszabályozó szelep nem kell, elektromos energia sem.

Bekötés lépésenként

1. Az AB kimenet a kazán bemenetére, a kazánba visszatérő ágra kerül.
2. Az A bemenet a fűtési rendszer vagy a puffertartály visszatérőjét fogadja.
3. A B bemenetet a kazán előremenőjéből leágazó bypass táplálja.
4. Mindhárom vezetékbe kerüljön elzáró, hogy a szelep leürítés nélkül kiszerelhető legyen.

A szelep bármilyen helyzetben beépíthető, de rossz csővezetés vagy lejtés miatt levegő rekedhet benne, ami gátolja a működést. A vonatkozó előírásokat és a kazán gyártójának adatait be kell tartani; bekötési mintát a gyártói útmutató 1. ábrája mutat.

Méret, anyagok, munkaközeg

A Regulus TSV5B 55 °C a TSV-B sorozat középső mérete: DN 32, 3 × G 5/4″ belső menet (BM). Kvs értéke A → AB irányban 7,0 m³/h, B → AB irányban 4,9 m³/h. A gyártó kazánteljesítmény szerinti méretezést nem ad, ezért a csőhálózathoz és a kazán csatlakozásához illő méretet szakember válassza ki; nagyobb igényhez a Regulus TSV6B 55 °C (DN 40) készül. A ház sárgaréz, a rugó rozsdamentes acél, a tömítések EPDM és NBR anyagúak. Munkaközeg víz vagy legfeljebb 1:1 arányú víz–glikol keverék lehet, 6 bar üzemi túlnyomásig és 95 °C-ig.

Szerviz és tartozékok

Ha a szelep eltömődik vagy meghibásodik, a betét kiszerelhető: az elzárók lezárása után a dugót 21-es kulccsal kell kilazítani, majd kivenni a rugót és a betétet. Visszaszereléskor a betét a teljes ülékfelületen feküdjön fel, a rugó középen üljön a dugó vezetőhornyában. Az 55 °C-os pótbetét gyártói kódja 12101, a TSV5 és TSV5B szelephez gyártott hőszigetelő héjé 14980. További méretek és nyitási hőmérsékletek a kazánvédő termosztatikus keverőszelepek között.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV5 és TSV5B szelephez — gyártói kód 14980
• Pót termosztatikus betét TSV3B / TSV5B szelephez, 55 °C — gyártói kód 12101

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus TSV5B 55 °C eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 142 kB)
• Műszaki adatlap (PDF, angol nyelvű, 536 kB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 226 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
