Regulus TSV6B 55 °C háromutas termosztatikus kazánvédő keverőszelep, 6/4″ belső menet

Leírás

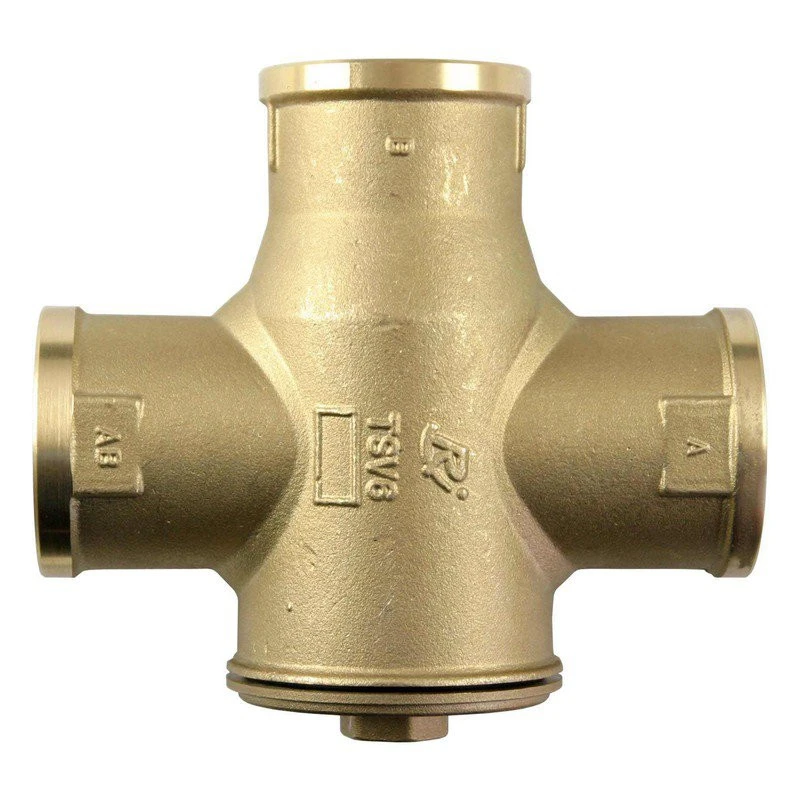

Regulus TSV6B 55 °C: 6/4 colos keverőszelep a kazán visszatérő ágába

A Regulus TSV6B 55 °C DN 40-es, háromutas termosztatikus keverőszelep szilárdtüzelésű kazános fűtési rendszerekhez. Abban segít, hogy a kazán ne kapjon túl hideg visszatérő vizet: a fűtési körből vagy a puffertartályból érkező vizet annyi meleg előremenő vízzel egészíti ki, hogy a kazánba legalább 55 °C-os víz jusson. Így a füstgáz vízgőze nem csapódik le a kazán hőcserélő felületein, ahol korróziót és kátrányos lerakódást okozna.

Mikor illik a rendszerhez az 55 °C-os változat?

A nyitási hőmérséklethez a Regulus útmutatója nem ad választási táblázatot: a kazán gyártója által megkövetelt legkisebb visszatérő hőmérséklet az irányadó. Ha ez 55 °C, a TSV6B 55 fokos változata a megfelelő. A TSV6B-t a gyártó 45, 55 és 65 °C-os nyitással készíti; ebben a méretben a Regulus TSV6B 65 °C és a 45 °C-os kivitel is kapható, egyéb adataik megegyeznek.

Bekötés

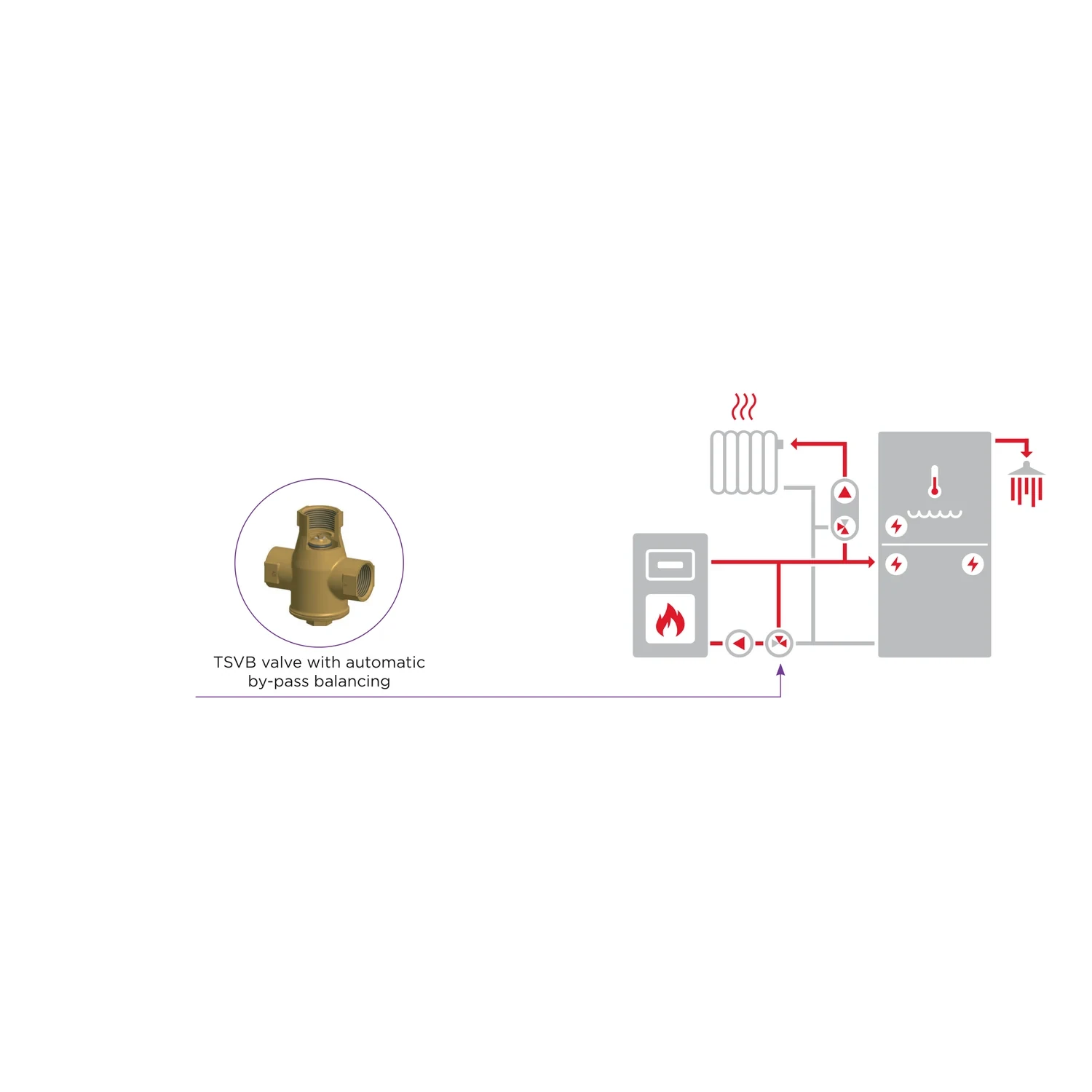

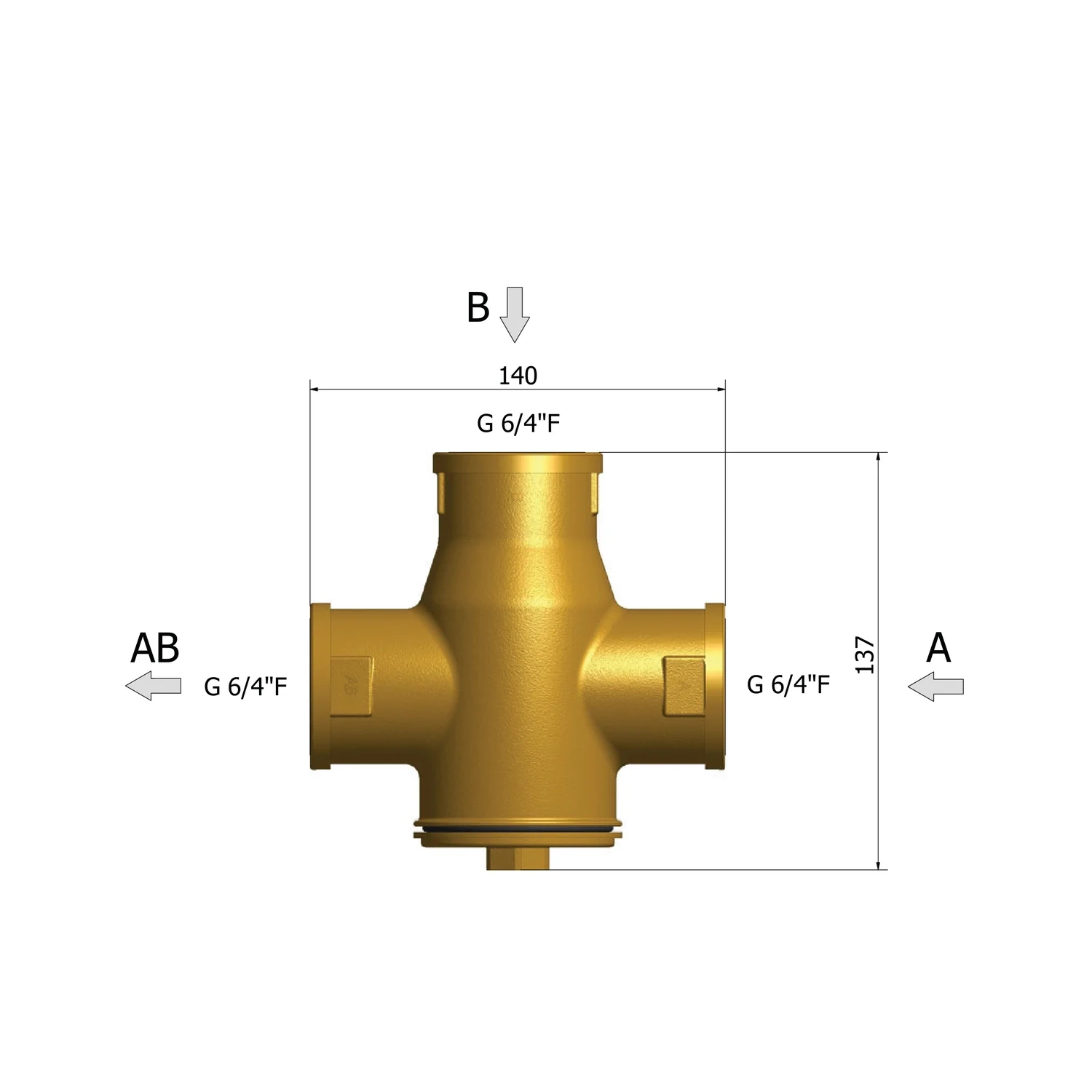

• AB: a kazán bemenete, a kazánba visszatérő ág.
• A: visszatérő a fűtési rendszerből vagy a puffertartályból.
• B: leágazás a kazán előremenőjéből (bypass).

A három csatlakozás G 6/4″ belső menetes (BM). Mindegyik csőbe elzáró szerelvényt kell tenni, hogy a szelep a fűtési rendszer leürítése nélkül kiszerelhető legyen; bekötési mintát a gyártói útmutató 1. ábrája mutat kazánnal, puffertartállyal, vízmelegítővel és fűtési körrel.

A szabályozás lépései

Hideg indulásnál a termosztatikus betét elzárja az A bemenetet, és a kazán vize a bypasson át, rövid körben melegszik. Amikor a víz eléri az 55 °C-ot, a betét fokozatosan engedi be a rendszerből érkező vizet az A ágon, a B ágat pedig ezzel összhangban szűkíti, míg végül teljesen elzárja. Ha a puffertartályból visszatérő víz már a nyitási érték közelében vagy fölötte van, a bypass zárva marad: a kazán kilépő hőmérséklete nem szökik fel, a kazán pedig teljes teljesítménnyel dolgozhat. A bypass kiegyenlítése automatikus, beszabályozó szelep nem kell; a szelephez elektromos energia, kezelés és karbantartás sem szükséges.

Méret és átfolyás

A Regulus TSV6B 55 °C a TSV-B sorozat kínálatunkban szereplő legnagyobb mérete. Kvs értéke A → AB irányban 13,3 m³/h, B → AB irányban 9,6 m³/h; a nyomásveszteség keverés közben a keverési aránytól függően a letölthető műszaki adatlap két jelleggörbéje között alakul. A gyártó kazánteljesítmény szerinti méretezést nem ad, ezért a méretet a csőhálózat és a kazán csatlakozása alapján szakember válassza meg. Ha 6/4 colos kazánvédő szelep kell 55 °C-os nyitással, ez a típus; DN 25-ös méretben a Regulus TSV3B 55 °C, DN 32-esben a TSV5B 55 °C készül.

Beépítés és szerviz

A szelep bármilyen helyzetben felszerelhető, de ha a csővezetés vagy a lejtés nem megfelelő, a szelepben levegő gyűlhet össze, ami korlátozza vagy meg is akadályozza a működését. Munkaközegként víz vagy legfeljebb 1:1 arányú víz–glikol keverék használható, legfeljebb 6 bar üzemi túlnyomáson és 95 °C-on. A ház sárgaréz, a rugó rozsdamentes acél, a tömítések EPDM és NBR anyagúak, a dugó O-gyűrűje Ø 58 × 3 mm. A betét kiszereléséhez az elzárók lezárása után a dugót 21-es kulccsal kell kilazítani; visszarakáskor a betét a teljes ülékfelületre üljön fel, a rugó pedig a vezetőhorony közepére. Az 55 °C-os pótbetét gyártói kódja 13194, a hőszigetelő héjé 11874. Beépítéskor a vonatkozó előírásokat és a kazán gyártójának adatait be kell tartani. A többi méretet a kazánvédő termosztatikus keverőszelepek között találja.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV6 és TSV6B szelephez — gyártói kód 11874
• Pót termosztatikus betét TSV6B / TSV8B szelephez, 55 °C — gyártói kód 13194

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus TSV6B 55 °C eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 157 kB)

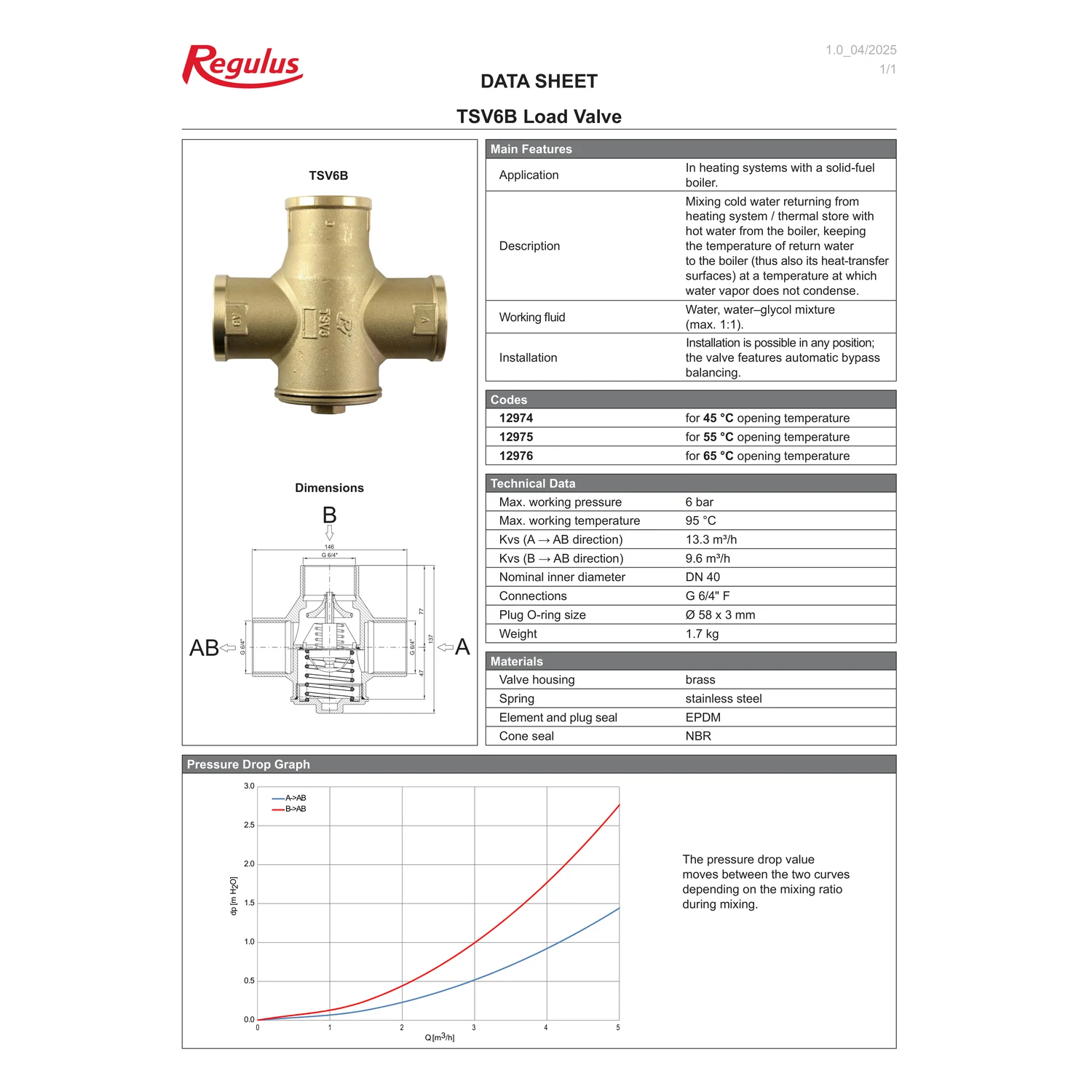

• Műszaki adatlap (PDF, angol nyelvű, 299 kB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 226 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
