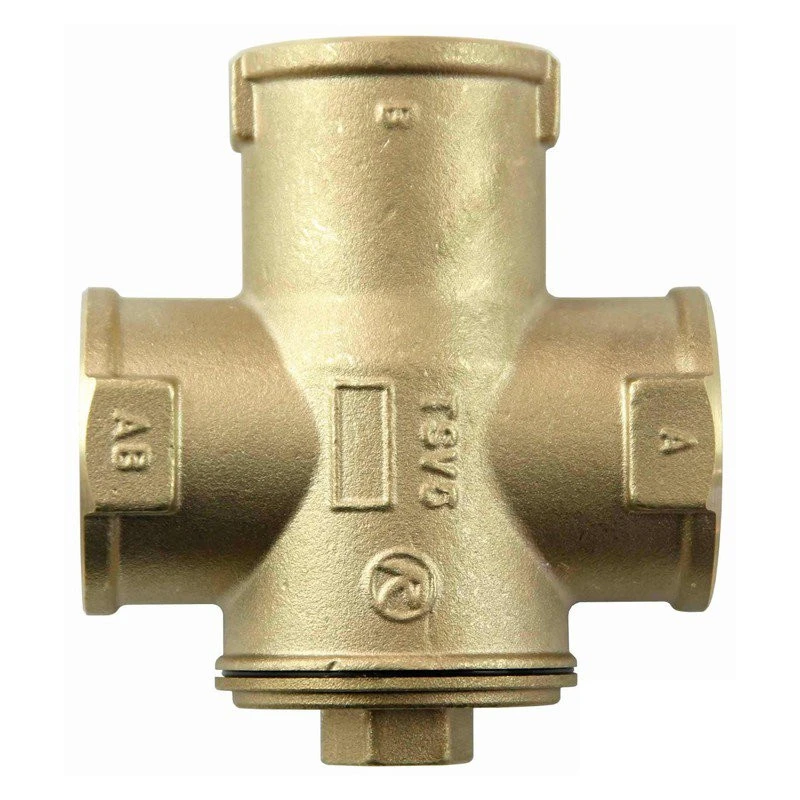

Regulus TSV5B 65 °C háromutas termosztatikus kazánvédő keverőszelep, 5/4″ belső menet

Leírás

Regulus TSV5B 65 °C: kazánvédelem 5/4 colos csatlakozással

A Regulus TSV5B 65 °C háromutas termosztatikus keverőszelep szilárdtüzelésű kazános fűtési rendszerekhez. A kazán előremenőjéből vett meleg vizet a fűtési rendszerből vagy a puffertartályból visszatérő hidegebb vízzel keveri, hogy a kazánba visszatérő víz legalább 65 °C-os legyen. Így a füstgáz vízgőze nem csapódik ki a kazán hőcserélő felületein, és elmarad a kondenzátum okozta korrózió és kátrányosodás.

Mikor a 65 °C-os nyitás a megfelelő?

A Regulus útmutatója a nyitási hőmérséklet kiválasztásához nem ad táblázatot, a kazán gyártójának adatait kell követni. Ha a kazángyártó 65 °C-os legkisebb visszatérő hőmérsékletet ír elő, a TSV5B 65 fokos változata illik hozzá. Ugyanebben a méretben a Regulus TSV5B 45 °C és az 55 °C-os kivitel is kapható, a gyártói adatlap szerint minden más paraméterük azonos.

Csonkok és bekötés

• AB – kimenet a kazán bemenetére (a kazánba visszatérő ág).
• A – bemenet a fűtési rendszer vagy a puffertartály visszatérőjéről.
• B – bemenet a kazán előremenőjéből leágazó bypassról.

Mindhárom csatlakozás G 5/4″ belső menetes (BM). Minden csatlakozó csőre elzáró szerelvény kerüljön, így a szelep a fűtési rendszer leürítése nélkül kiszerelhető; a gyártói útmutató 1. ábrája bekötési példát is ad.

A szabályozás menete

A beépített termosztatikus betét 65 °C alatt zárva tartja az A bemenetet, ezért felfűtéskor a kazán vize a bypasson kering. A nyitási hőmérsékletnél a betét fokozatosan nyitja az A ágat, és ezzel egy időben a teljes zárásig szűkíti a B ágat. Az egyik bemenet korlátozása tehát egyszerre nyitja a másikat, így a bypass kiegyenlítése automatikus, beszabályozó szelep nem kell. Ha a visszatérő víz már a nyitási érték közelében vagy fölötte van, a bypass teljesen zár, a kazán pedig teljes teljesítménnyel dolgozhat. A szelep elektromos energia, kezelés és karbantartás nélkül működik.

Méret és átfolyás

A Regulus TSV5B 65 °C a TSV-B sorozat középső mérete: DN 32. Kvs értéke A → AB irányban 7,0 m³/h, B → AB irányban 4,9 m³/h, keverés közben a nyomásveszteség a keverési aránytól függően a letölthető műszaki adatlap két jelleggörbéje között alakul. Kazánteljesítmény szerinti táblázatot a gyártó nem ad, ezért a méretet a csőhálózat és a kazán csatlakozása alapján szakember válassza meg. Ha 5/4 colos kazánvédő szelep kell 65 °C-os nyitással, ez a típus; DN 40-es méretben a Regulus TSV6B 65 °C, DN 25-ösben a TSV3B 65 °C készül.

Beépítés és karbantartás

A szelep tetszőleges helyzetben beépíthető, de rossz csővezetés vagy lejtés esetén levegő rekedhet meg benne, ami korlátozza vagy megakadályozza a működést. Munkaközegként víz vagy legfeljebb 1:1 arányú víz–glikol keverék használható, 6 bar üzemi túlnyomásig és 95 °C-ig. A ház sárgaréz, a rugó rozsdamentes acél, a tömítések EPDM és NBR anyagúak. Ha a betétet szennyeződés vagy hiba miatt cserélni kell, az elzárók lezárása után a dugót 21-es kulccsal kell kilazítani; visszaszereléskor a betét a teljes ülékfelületen feküdjön fel, a rugó pedig középen üljön. A 65 °C-os pótbetét gyártói kódja 12100, a hőszigetelő héjé 14980. A teljes kínálat a kazánvédő termosztatikus keverőszelepek között látható.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV5 és TSV5B szelephez — gyártói kód 14980
• Pót termosztatikus betét TSV3B / TSV5B szelephez, 65 °C — gyártói kód 12100

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus TSV5B 65 °C eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 142 kB)
• Műszaki adatlap (PDF, angol nyelvű, 536 kB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 226 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
