Regulus TSV6B 65 °C háromutas termosztatikus kazánvédő keverőszelep, 6/4″ belső menet

Leírás

Regulus TSV6B 65 °C: nagy átfolyású keverőszelep szilárdtüzelésű kazánhoz

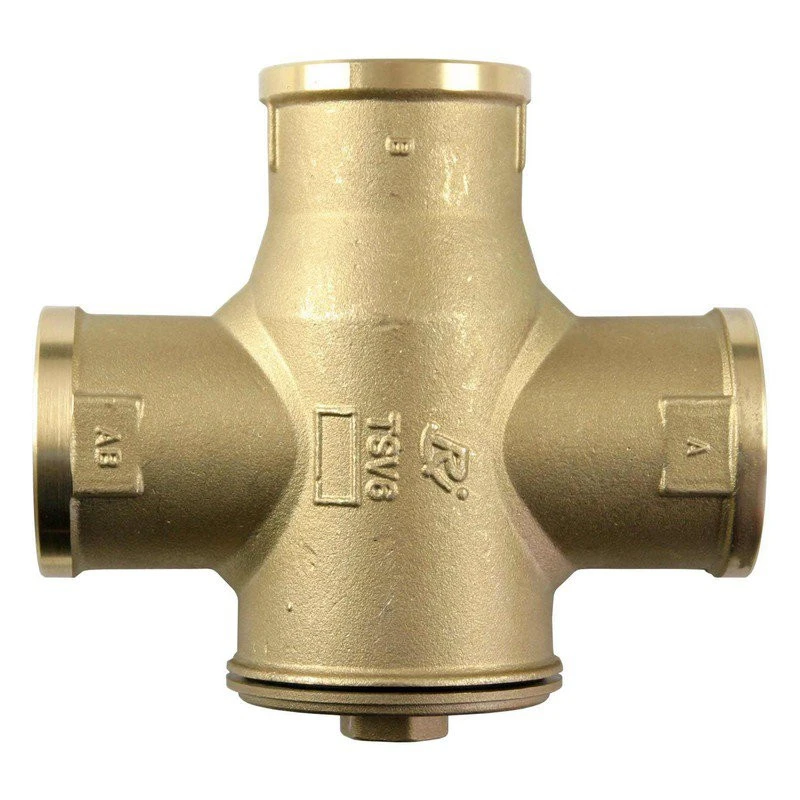

A Regulus TSV6B 65 °C a szilárdtüzelésű kazánok visszatérő ágába épülő háromutas termosztatikus keverőszelep, DN 40-es méretben, három G 6/4″ belső menetes (BM) csatlakozással. Arról gondoskodik, hogy a kazánba visszatérő víz hőmérséklete ne csökkenjen 65 °C alá: a fűtési körből vagy a puffertartályból érkező hidegebb vizet a kazán előremenő vizével keveri.

Miért kell védeni a kazán visszatérő ágát?

A tüzelőanyag égésekor vízgőz is keletkezik, amely kellően meleg füstgázzal együtt a kéményen át távozik. Ha azonban a füstgáz a hideg visszatérő víz miatt a hőcserélő felületeken lehűl, a vízgőz kicsapódik, és az égéstermékeket tartalmazó, főként fa égetésekor erősen agresszív kondenzátum gyors korróziót és kátrányos lerakódást okoz. A Regulus TSV6B 65 °C a visszatérő vizet legalább a nyitási hőmérsékleten tartja, így a kazán jobb hatásfokkal és hosszabb élettartammal üzemelhet.

A csatlakozások szerepe

Az AB csonk a kazán bemenetére, vagyis a kazánba visszatérő ágra kerül. Az A csonk a fűtési rendszer vagy a puffertartály visszatérőjét fogadja, a B csonk pedig a kazán előremenőjéből leágazó bypasst. Mindhárom csőbe elzáró szerelvényt kell tenni, így a szelep a rendszer leürítése nélkül kiszerelhető; a gyártói útmutató 1. ábrája bekötési példát ad.

Önműködő bypass-kiegyenlítés

Amíg a visszatérő ág 65 °C-nál hidegebb, a beépített termosztatikus betét elzárva tartja az A bemenetet, a kazán vize ilyenkor a bypasson kering. A nyitási hőmérsékletnél a betét lassan nyitni kezdi az A ágat, és ezzel együtt szűkíti a B ágat a teljes zárásig – az egyik bemenet korlátozása egyszerre nyitja a másikat. Emiatt a bypass-ágba nem kell beszabályozó szelep, és a szelep elektromos energia, kezelés és karbantartás nélkül dolgozik. A gyártó szerint megfelelően tervezett rendszerben a kazánon átfolyó vízmennyiség minden hőmérsékleten egyenletes marad.

A 65 °C-os nyitás és a méretválasztás

A nyitási hőmérséklethez a Regulus útmutatója nem ad táblázatot; a kazán gyártója által előírt legkisebb visszatérő hőmérséklet dönt. Ha ez 65 °C, a TSV6B 65 fokos változata illik hozzá, más értékhez ugyanebben a méretben a Regulus TSV6B 45 °C vagy az 55 °C-os kivitel való. A TSV6B Kvs értéke A → AB irányban 13,3 m³/h, B → AB irányban 9,6 m³/h. Kazánteljesítmény szerinti méretezést a gyártó nem ad, ezért a méretet szakember válassza meg; ha 6/4 colos kazánvédő szelep kell 65 °C-os nyitással, ez a típus, 1 colos csatlakozással pedig a Regulus TSV3B 65 °C, 5/4 colossal a TSV5B 65 °C készül.

Szerelés, anyagok, pótalkatrész

A szelep tetszőleges helyzetben beépíthető, de rossz csővezetés vagy lejtés esetén levegő rekedhet benne, ami gátolja a működést. Munkaközeg víz vagy legfeljebb 1:1 arányú víz–glikol keverék lehet, 6 bar üzemi túlnyomásig és 95 °C-ig. A ház sárgaréz, a rugó rozsdamentes acél, a tömítések EPDM és NBR anyagúak. A termosztatikus betét az elzárók lezárása után, a dugó 21-es kulccsal történő kilazításával cserélhető; visszaszereléskor a betét a teljes ülékfelületen feküdjön fel, a rugó középen üljön. A 65 °C-os pótbetét gyártói kódja 13195, a TSV6 és TSV6B szelephez gyártott hőszigetelő héjé 11874. Beépítéskor a vonatkozó előírásokat és a kazán gyártójának adatait be kell tartani. Hasonló szelepek a kazánvédő termosztatikus keverőszelepek között.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV6 és TSV6B szelephez — gyártói kód 11874
• Pót termosztatikus betét TSV6B / TSV8B szelephez, 65 °C — gyártói kód 13195

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus TSV6B 65 °C eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 157 kB)
• Műszaki adatlap (PDF, angol nyelvű, 299 kB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 226 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
