Regulus TSV3B 65 °C háromutas termosztatikus kazánvédő keverőszelep, 1″ belső menet

Leírás

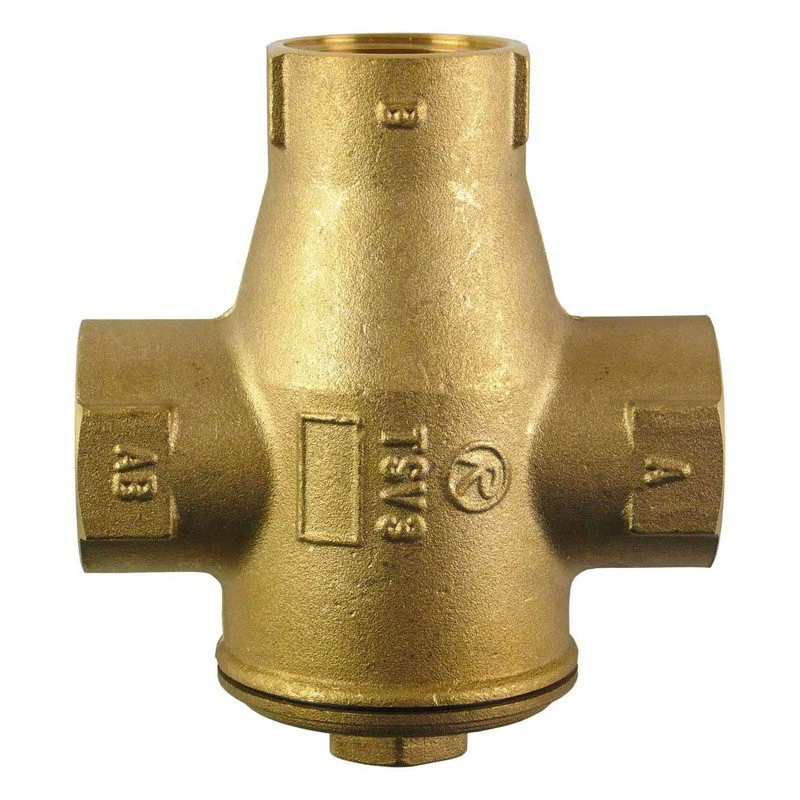

Regulus TSV3B 65 °C – DN 25-ös keverőszelep szilárdtüzelésű kazánhoz

A Regulus TSV3B 65 °C háromutas termosztatikus keverőszelep, amely a szilárdtüzelésű kazánba visszatérő vizet legalább 65 °C-on tartja. Ehhez a fűtési körből vagy a puffertartályból érkező hidegebb vizet a kazán előremenő ágából vett meleg vízzel keveri. Így a kazán hőcserélő felületein nem csapódik ki a füstgáz vízgőze, amely alacsony hőmérsékletű korróziót és elszennyeződést okozna.

Kinek szól ez a változat?

Annak, akinek szilárdtüzelésű kazánjához – akár puffertartályos rendszerben – 1 colos csatlakozású kazánvédő szelep kell, és a kazán gyártója 65 °C-os legkisebb visszatérő hőmérsékletet ír elő. A nyitási hőmérséklet kiválasztásához a Regulus útmutatója nem ad táblázatot, a kazángyártó adatait kell követni. A TSV3B 65 fokos kivitele mellett ugyanebben a méretben a Regulus TSV3B 45 °C és az 55 °C-os változat is elérhető, minden más gyártói adatuk azonos.

Így szabályoz a termosztatikus betét

Amíg a kazánba visszatérő keverék 65 °C alatt marad, a betét az A bemenetet zárva tartja, és a kazán vize a B bypass-ágon át kering. A nyitási hőmérsékletet elérve a betét lassan nyitni kezdi az A ágat, a B ágat pedig ezzel egy időben zárja, a teljes zárásig. A cél, hogy az AB kimeneten a visszatérő hőmérséklet kicsivel a nyitási érték fölött legyen. Mivel a bypass kiegyenlítése automatikus, beszabályozó szelep nem kell, és a működéshez elektromos energia, kezelés vagy karbantartás sem szükséges.

Bekötési sorrend

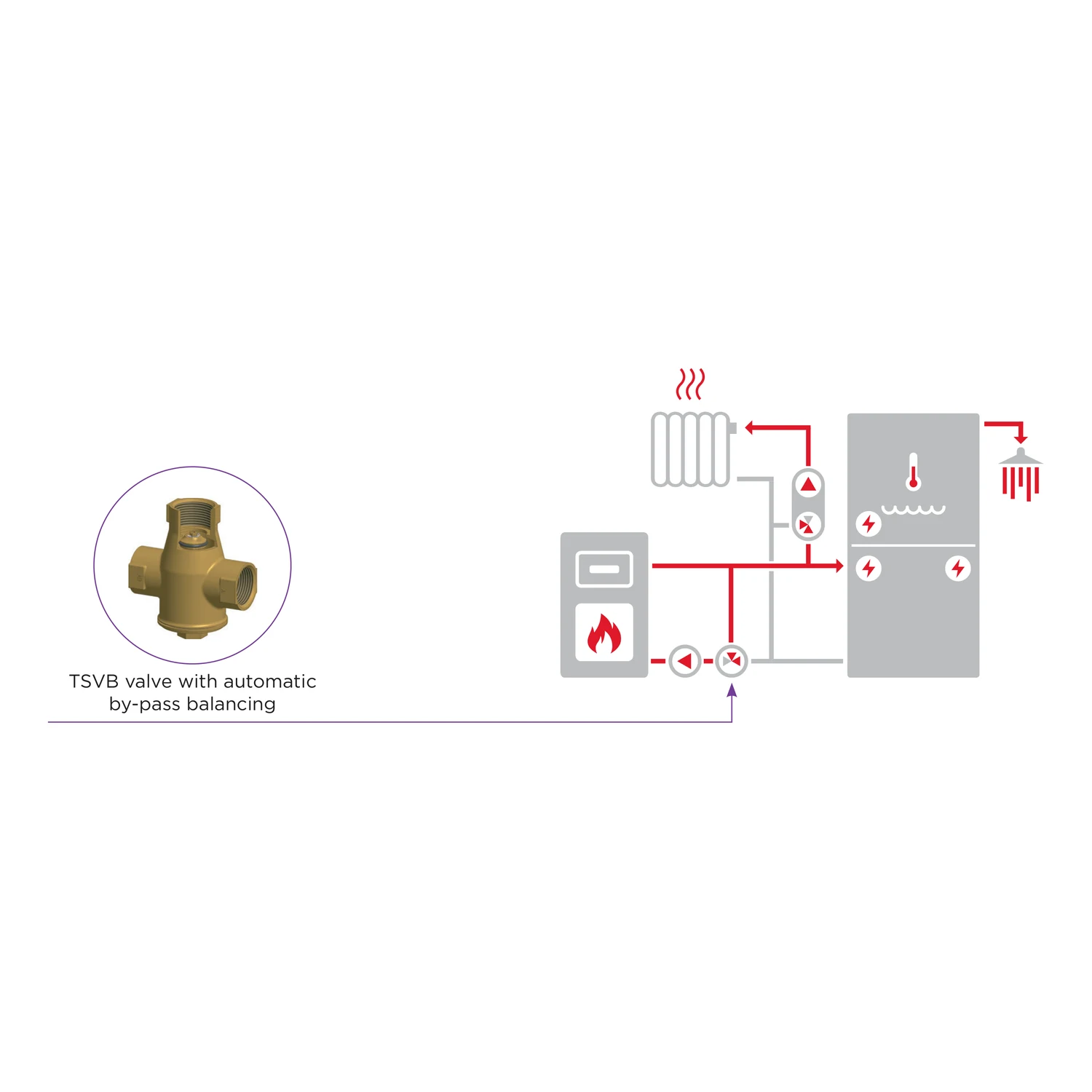

1. Az AB jelű kimenetet a kazánba belépő csővezetékre kell kötni.
2. Az A bemenetre a fűtési rendszer vagy a puffertartály visszatérője kerül.
3. A B bemenetet a kazán kilépő csövéből leágazó bypass táplálja.
4. Mindhárom csatlakozó csőre elzáró szerelvény kerüljön, hogy a szelep a rendszer leürítése nélkül kiszerelhető legyen.

A szelep tetszőleges helyzetben beépíthető, de rossz csővezetés vagy lejtés esetén légzsák alakulhat ki, ami korlátozza vagy megakadályozza a működést. A beépítésnél a vonatkozó előírásokat és a kazán gyártójának adatait be kell tartani.

Méret és anyagok

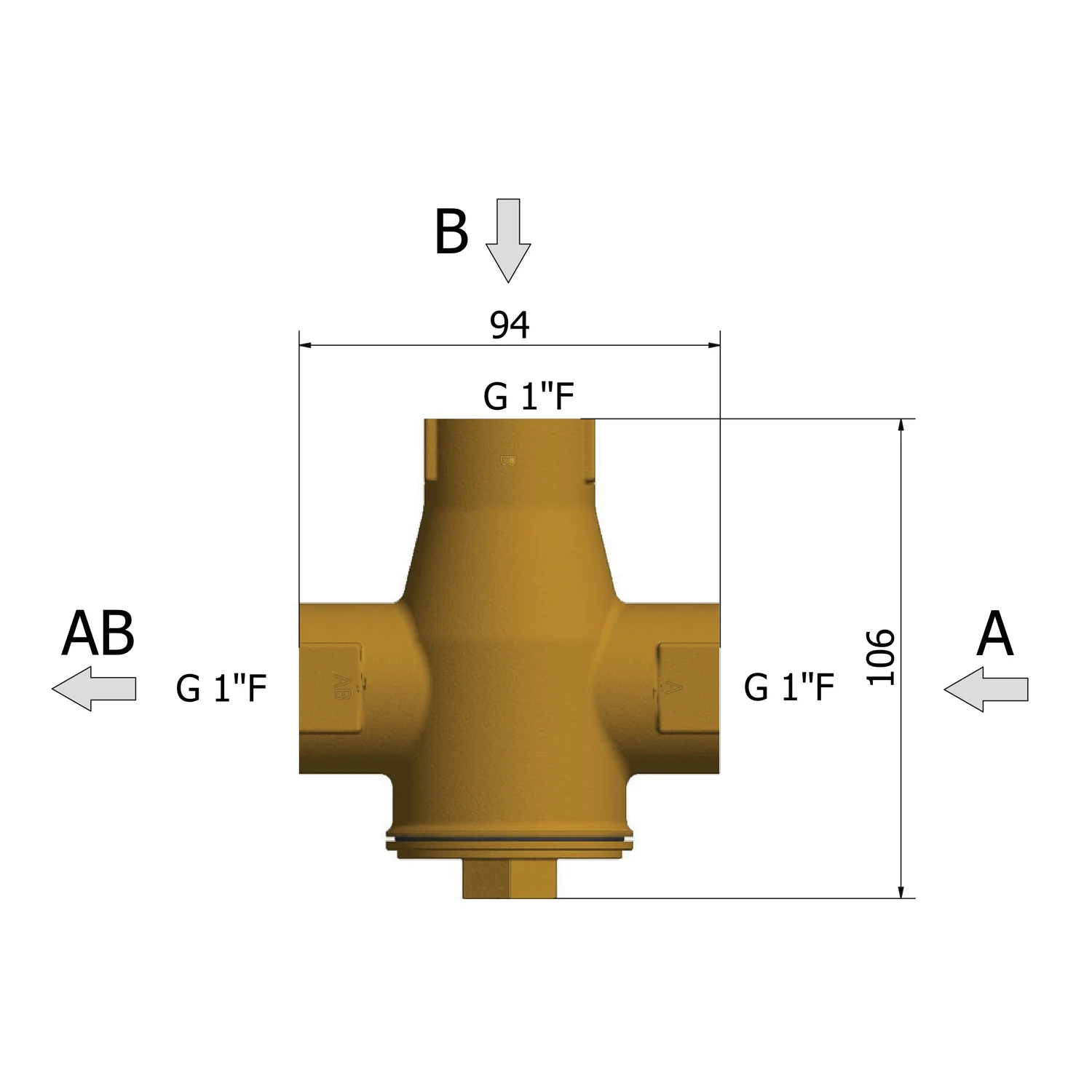

A Regulus TSV3B 65 °C névleges átmérője DN 25, mindhárom csatlakozása G 1″ belső menet (BM). Kvs értéke A → AB irányban 6,2 m³/h, B → AB irányban 4,4 m³/h; a nyomásveszteség keverés közben a keverési aránytól függően a letölthető műszaki adatlap két görbéje között mozog. A gyártó kazánteljesítmény szerinti méretezést nem ad, a méretet szakember válassza meg; nagyobb csőmérethez a Regulus TSV5B 65 °C (DN 32) való. A szelepház sárgaréz, a rugó rozsdamentes acél, a tömítések EPDM és NBR anyagúak; víz vagy legfeljebb 1:1 arányú víz–glikol keverék mellett 6 bar és 95 °C az üzemi határ.

Szerviz: a termosztatikus betét cseréje

Ha a szelep szennyeződéstől eltömődik vagy meghibásodik, először az elzárókat kell lezárni, majd a dugót 21-es kulccsal kilazítani, és kivenni a rugót és a betétet. Visszaszereléskor ügyelni kell arra, hogy a betét a teljes ülékfelületen felfeküdjön, a rugó pedig középen üljön a dugó vezetőhornyában. A 65 °C-os pótbetét gyártói kódja 12100, a TSV3 és TSV3B szelephez gyártott hőszigetelő héjé 14979. A teljes választék a kazánvédő termosztatikus keverőszelepek között látható.

Külön rendelhető gyártói tartozékok

• Hőszigetelő héj TSV3 és TSV3B szelephez — gyártói kód 14979
• Pót termosztatikus betét TSV3B / TSV5B szelephez, 65 °C — gyártói kód 12100

Gyakori kérdések

Letölthető gyártói dokumentumok

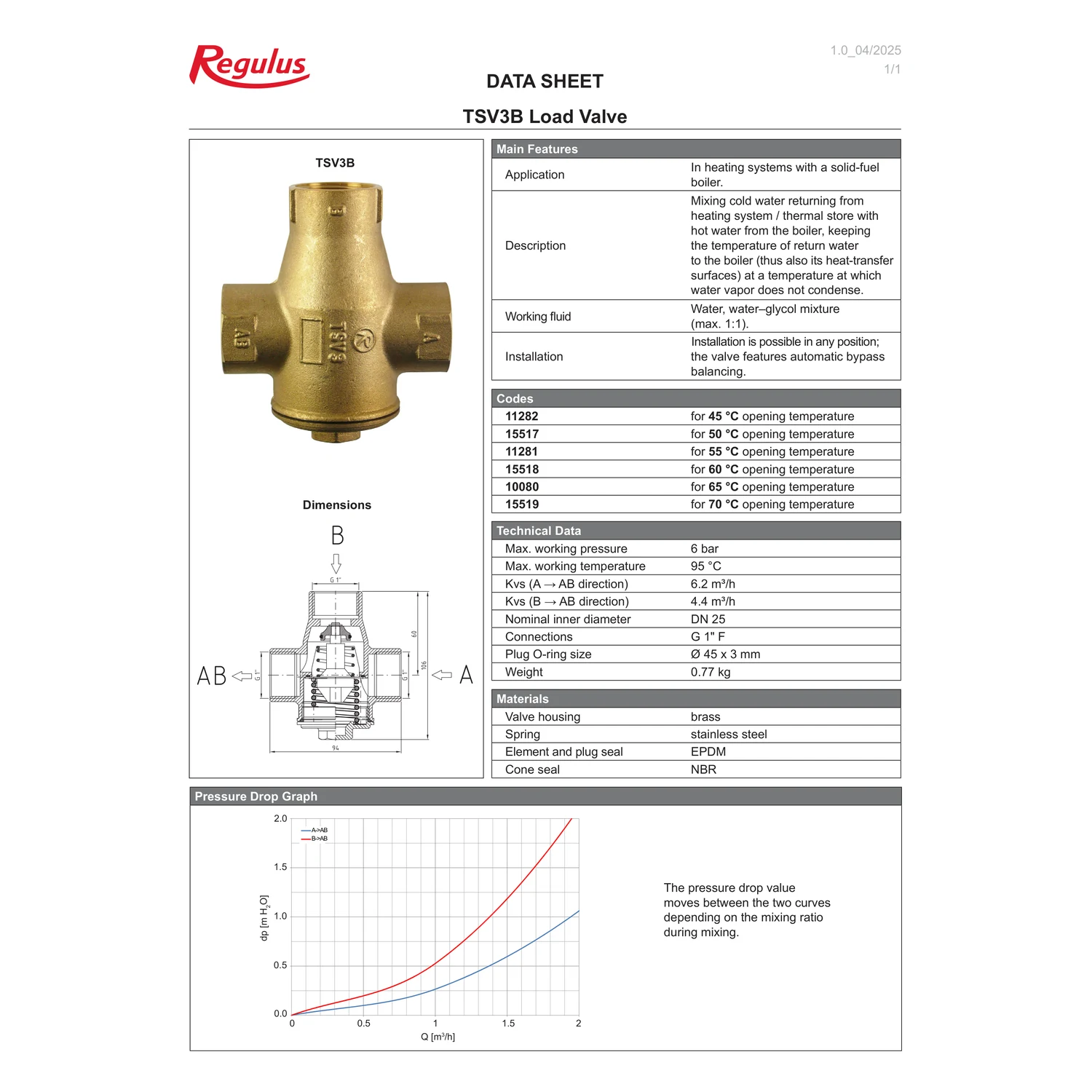

A Regulus TSV3B 65 °C eredeti gyártói dokumentációja:

• Termékadatlap (PDF, angol nyelvű, 140 kB)
• Műszaki adatlap (PDF, angol nyelvű, 373 kB)
• Szerelési és kezelési útmutató (PDF, angol nyelvű, 226 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
