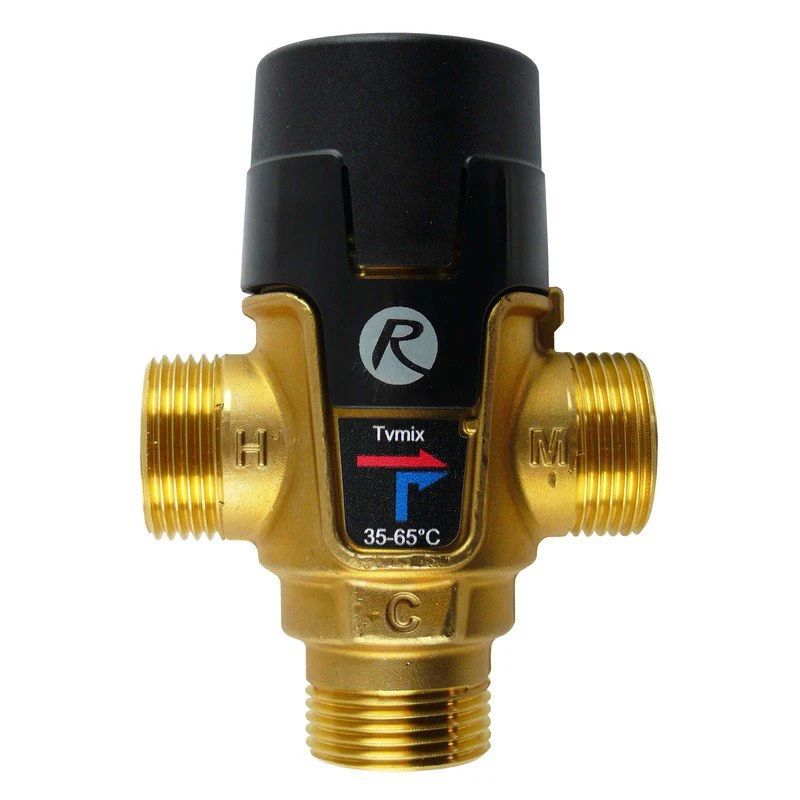

Regulus TVmix DN20 termosztatikus forrázásvédő keverőszelep 35–65 °C, 3/4″ külső menet, oldalsó kimenettel

Leírás

Regulus TVmix DN20 – kompakt forrázásvédő keverőszelep 3/4 colos csövekhez

A Regulus TVmix DN20 termosztatikus forrázásvédő keverőszelep használati melegvízhez, a kompakt TVmix család tagja. Gyártói típusjelölése TVMIX DN20 G3/4M T35-65, a letölthető műszaki adatlapon TVmix 3/4M néven szerepel. A vízmelegítőből érkező meleg vizet úgy keveri a hideg vízzel, hogy a kimeneten a beállított hőmérsékletű víz jelenjen meg; csatlakozása G 3/4″ külső menet, a kevert víz oldalt lép ki.

Mi történik, ha kimarad a hideg víz?

Ha a hidegvíz-betáplálás megszakad, a szelep automatikusan elzárja a meleg víz útját. A csapolási pontra így nem jut keveretlen, forró víz a vízmelegítőből. Ez a forrázás elleni védelem, amely a hőmérséklet-szabályozás mellett a szelep másik fő feladata. A bekötésnél ezért különösen fontos, hogy a hideg és a meleg víz a házon jelölt csonkra kerüljön.

Termosztatikus keverőszelep 35–65 °C-os tartománnyal

A kevert víz hőmérsékletét a forgatógombbal lehet beállítani 35 és 65 °C között. A beállított hőmérséklet pontossága a gyártói adatlap szerint ±3 °C, így a végső értéket érdemes a csapolónál mért hőmérséklet alapján finomítani.

Beépítés és üzembe helyezés lépésenként

• A szelep a vízmelegítő utáni melegvíz-vezetékbe kerül, a bekötési rajz és a házon lévő, áramlási irányt jelző nyilak szerint.
• A H csonkra a vízmelegítő felől érkező meleg víz, a C csonkra a hideg víz kerül, az M csonkról a kevert víz jut a csapolókhoz.
• A meleg- és a hidegvíz-bemenet elé szűrő beépítése javasolt.
• A forgatógombbal be kell állítani a kívánt kevertvíz-hőmérsékletet.
• Üzembe helyezés előtt minden csapolónál ellenőrizni kell a kifolyó víz hőmérsékletét, mert a gyártó a forrázás és a legionella kockázatára is figyelmeztet.

A szerelést a vonatkozó szerelési szabályok és előírások szerint kell elvégezni; a szelepet nyomás alatt szétszerelni tilos.

Anyag és üzemi határok

A szelepház horganykioldódásnak ellenálló CW626N sárgaréz, a fedél műanyag. A maximális üzemi nyomás 10 bar, a szelepbe érkező meleg víz legfeljebb 95 °C-os lehet.

Cserélhető termosztatikus betét

A termosztatikus betét pótalkatrészként külön rendelhető, gyártói kódja 14738. Csere előtt a rendszert nyomásmentesíteni kell, a beavatkozás után pedig a csapolóknál ismét ellenőrizni a kifolyó víz hőmérsékletét.

DN20, DN25 vagy MT52HC?

Kínálatunk mindhárom forrázásvédő keverőszelepe ugyanazt a védelmi funkciót látja el; a különbség elsősorban a méretben, az átfolyásban és a beállítási tartományban van. A Regulus TVmix DN20 Kvs értéke 1,6 m³/h, tömege 0,40 kg. Ugyanerre a feladatra készül a Regulus TVmix DN25 G 1″ külső menetes csatlakozással és 1,8 m³/h Kvs értékkel; a két méret pótbetétje közös. Lényegesen nagyobb átfolyáshoz a Regulus MT52HC készül 6,1 m³/h Kvs értékkel, G 5/4″ külső menettel és 20–70 °C-os tartománnyal.

A választásnál a csőhálózat csatlakozási mérete mellett az egyidejű vízvétel is számít, ezért a méretet a Kvs alapján szakember válassza meg; a nyomásveszteséget az átfolyás függvényében a letölthető műszaki adatlap diagramja mutatja. További típusokat a termosztatikus keverőszelepek között talál.

Külön rendelhető gyártói tartozékok

• Pót termosztatikus betét TVmix szelephez — gyártói kód 14738

Gyakori kérdések

Letölthető gyártói dokumentumok

A Regulus TVmix DN20 eredeti gyártói dokumentációja:

• Műszaki adatlap (PDF, angol nyelvű, 353 kB)
• Szerelési útmutató (PDF, többnyelvű nyelvű, 948 kB)

A termékadatokat a gyártó (Regulus) dokumentációja alapján, gondosan rögzítjük; elírás azonban előfordulhat, és a gyártó is módosíthatja a műszaki paramétereket. Eltérés esetén a gyártó adatai az irányadók.
